Пьезоэлектрическая печать

22 Ноября 2012

Первый пьезоэлектрический принтер был изготовлен компанией Siemens в 1977 году. В качестве электромагнитного преобразователя в нём использовались пьезоэлектрические трубочки, окружённые литой пластмассой. Инициатива Siemens была подхвачена компанией Epson, которая в начале 1985 года представила на суд общественности свой первый пьезоэлектрический принтер Epson SQ-870/1170.

Вместо пьезоэлектрических трубочек, окружённых пластмассой, компания Epson использовала встроенные в печатающую головку небольшие плоские пьезокристаллические пластинки. Двумя годами позже компания Dataproducts предложила использовать в струйных принтерах пластинчатые пьезопреобразователи – плоские длинные пластинки (ламели), связанные с вибрирующим мениском (диафрагмой) чернильного резервуара. Компания Epson по достоинству оценила инновацию Dataproducts, и начиная с 1994 года стала оснащать пластинчатыми преобразователями все принтеры серии Epson Stylus.

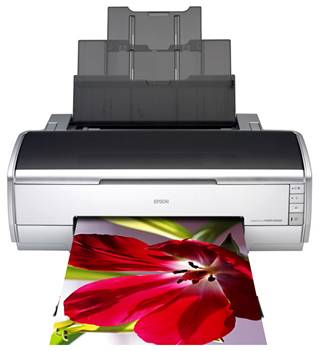

Пьезоэлектрический принтер Epson

Сегодня Epson – это единственная в мире компания, выпускающая пьезоэлектрические принтеры. Для поддержания своего монопольного положения Epson запатентовала технологию пьезоэлектрической печати во всех странах мира. Для этого ей пришлось получить более 4 000 патентов.

Технология пьезоэлектрической печати наглядно показана на рисунке ниже. Раскроем её основные этапы.

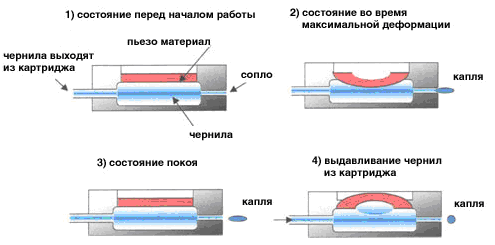

Технология пьезоэлектрической печати

Под воздействием электрических импульсов пластинчатый пьезопреобразователь (ламель) выгибается и оказывает давление на мениск чернильного резервуара, к которому он прикреплён. Резервуар, сокращаясь под давлением ламеля, действует по принципу насоса, и выталкивает из сопла микроскопические порции чернил, которые распыляются на бумагу. После вылета чернильной капли ламель получает противоположное напряжение и выгибается в обратную сторону, увлекая за собой мениск резервуара. Объём резервуара при этом увеличивается, за счёт чего в него затягивается новая порция чернил.

Пластинчатые преобразователи совмещают в себе преимущества как трубчатых, так и плоских систем – компактную конструкцию и высокую частоту распыления чернил.

Пьезоэлектрическая печать включает в себя три важных компонента, гарантирующих её качество:

  1. активный контроль мениска;
  2. печать микрокаплями;
  3. регулирование объёма капель.

Активный контроль мениска (Active Meniscus Control) и отсутствие термоэлементов в пьезоэлектрических принтерах предотвращают появление капель-сателлитов (спутников), вылетающих из сопел вслед за основными каплями. Это позволяет избежать ореола вокруг изображения, придаёт отпечаткам отчётливость и улучшает цветопередачу.

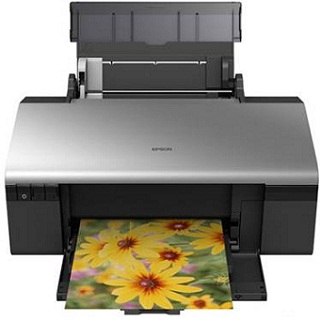

Пьезоэлектрический принтер Epson

Пьезоэлектрические принтеры Epson печатают микрокаплями, объём которых составляет всего 2 пл – это самый маленький объём капель среди струйных принтеров (для сравнения: объём микрокапель Lexmark – 3 пл, HP – 4 пл). Микроскопичность чернильных капель, получаемых в процессе пьезоэлектрической печати, позволяет добиться высокого качества и разрешения изображений. Максимальное разрешение пьезоэлектрических принтеров Epson, представленных на российском рынке, составляет 2880х1440 dpi.

Диаметр сопел в пьезоэлектрических принтерах Epson больше диаметра сопел в термоструйных принтерах, что позволяет регулировать размер чернильных капель (Variable Size Droplet технология). Использование микрокапель повышает качество изображения, но снижает скорость печати. Чтобы ускорить процесс печати при удовлетворительном качестве отпечатка пользователь может увеличить объём микрокапель. При этом скорость печати значительно повысится.

Печатающая головка пьезоэлектрического принтера – дорогое высокотехнологическое изделие. Она монтируется на каретке принтера. Соответственно, пьезоэлектрические картриджи – это так называемые «чернильницы» без печатающей головки. По заявлению компании Epson ресурс обычной печатающей головки пьезоэлектрического принтера составляет 5 лет, широкоформатного принтера – 10 лет.

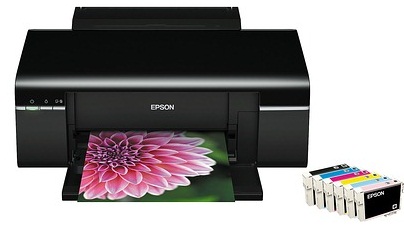

Пьезоэлектрический принтер Epson

Чернила для пьезоэлектрической печати значительно отличаются от чернил для термоструйных принтеров по степени вязкости, электропроводности, химическому и физическому составу, а потому не являются взаимозаменяемыми. В чернила для термоструйных принтеров добавляются особые присадки, которые препятствуют образованию нагара и накипи. Для пьезотехнологии такие чернила не нужны, и даже вредны. Поэтому чернила для термопринтеров нельзя использовать в пьезоэлектрических принтерах, и наоборот.
