Технология термической струйной печати

22 Ноября 2012

Технология термоструйной печати основана на свойстве чернил увеличиваться в объёме при нагревании. Разогретые чернила, увеличиваясь в объёме, выталкивают в сопла печатающей головки принтера микроскопические чернильные капли, которые формируют изображение на бумаге. В общем виде технология термоструйной печати представлена ниже.

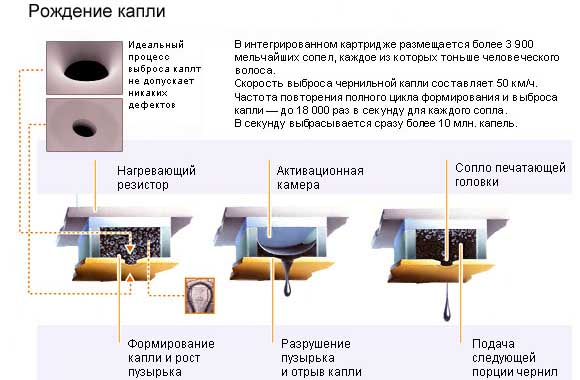

Технология термоструйной печати

Термоструйная печать – это наиболее популярная технология струйной печати, которая используется при производстве 75 % струйных принтеров.

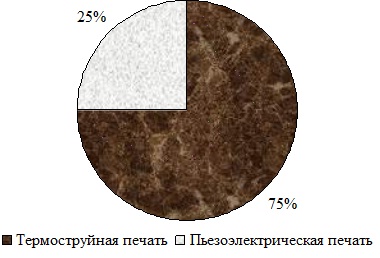

Удельный вес принтеров, использующих термоструйную технологию печати

Наибольший вклад в развитие технологии термоструйной печати внесли корпорации Canon и HP, которые в 70-х годах ХХ века независимо друг от друга разработали две технологии печати: Bubble Jet (Canon) и Thermal Inkjet (HP).

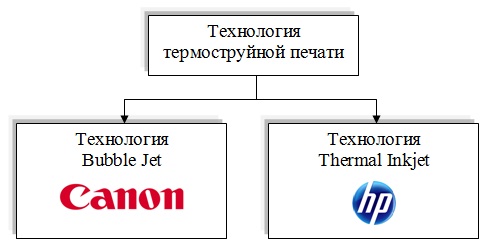

Технологии термоструйной печати

Технология термоструйной печати Bubble Jet была представлена на суд общественности в 1981 году на выставке «Grand Fair». В 1985 году с использованием инновационной технологии был выпущен легендарный монохромный принтер Canon BJ-80, в 1985 году – первый цветной принтер Canon BJC-440.

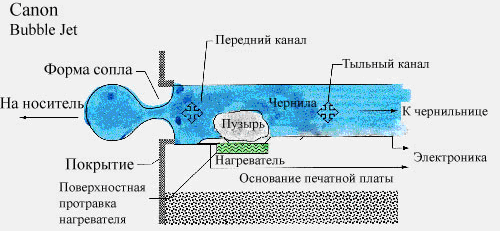

Схематичное изображение технологии струйной печати Bubble Jet

Суть технологии струйной печати Bubble Jet заключается в следующем. В каждое сопло печатающей головки встраивается терморезистор (нагреватель) для мгновенного разогрева чернил, которые при температуре свыше 500°С, испаряясь, образуют пузырь, выталкивающий каплю чернил наружу. Затем терморезистор отключается, чернила охлаждаются и пузырь исчезает, а зона пониженного давления затягивает новую порцию чернил.

Интересно, что чернила разогреваются до температуры 500°С всего лишь за 3 микросекунды, а капли вылетают из сопла со скоростью 60 км/ч. Ежесекундно в каждом сопле печатающей головки цикл нагревания и охлаждения чернил повторяется 18 тысяч раз.

Вторая технология струйной печати - Thermal Inkjet – начала разрабатываться компанией HP в 1984 году, но первый принтер ThinkJet, основанный на данной технологии печати, был внедрён в массовое производство значительно позднее.

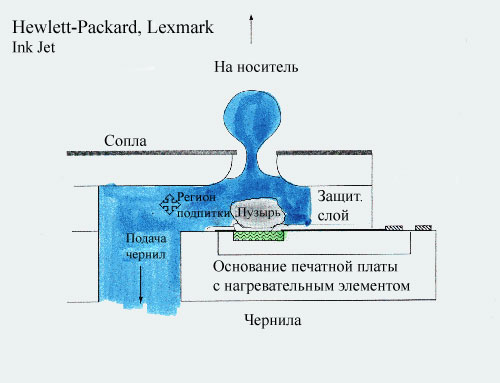

Схематическое изображение технологии струйной печати Thermal Inkjet

Технология Thermal Inkjet основана на том же принципе печати, что и технология Bubble Jet, с той лишь разницей, что в принтерах, использующих технологию Bubble Jet, терморезисторы расположены в микроскопических соплах печатающей головки, а в принтерах, использующих технологию Thermal Inkjet, они находятся непосредственно за соплом.

Таким образом, технологии Bubble Jet и Thermal Inkjet различаются лишь в деталях.

Основными преимуществами термоструйной печати перед пьезоструйной являются отсутствие движущихся механизмов и стабильность работы. Наряду с этим термоструйная печать имеет один существенный недостаток: она не позволяет контролировать размер и форму чернильных капель. Кроме того, когда чернильные капли вылетают из сопла печатающей головки, вместе с ними вырываются капли-спутники (сателлиты), образующиеся при закипании чернил. Появление таких «спутников» может быть спровоцировано нестабильной вибрацией чернильной массы во время её выброса из сопла. Именно капли-спутники являются причиной образования нежелательного контура («чернильного тумана») вокруг отпечатка и смешения цветов в графических файлах.
