Виды струйных картриджей

22 Ноября 2012

Производители расходных материалов выпускают огромное количество картриджей для струйных принтеров. Картриджи различаются по типу удержания чернил, количеству воспроизводимых при печати цветов, расположению печатающей головки и некоторым другим признакам, перечисленным в таблице.

Классификация струйных картриджей

Признаки классификации Виды картриджей
Технология печати
  1. пузырьково-струйные;
  2. термоструйные;
  3. пьезоэлектрические
Тип удержания чернил
  1. картриджи, заполненные поролоном;
  2. картриджи с вакуумным удержанием
Цвет чернил
  1. одноцветные картриджи;
  2. многоцветные картриджи
Расположение печатающей головки
  1. картриджи без печатающей головки;
  2. картриджи с печатающей головкой
Тип используемых чернил
  1. картриджи с пигментными чернилами;
  2. картриджи с водными чернилами
Степень наполнения чернилами
  1. стартовые картриджи;
  2. полноценные картриджи
Технология производства
  1. оригинальные картриджи;
  2. поддельные картриджи;
  3. восстановленные картриджи;
  4. заправленные картриджи
Наличие чипа
  1. чипованные картриджи;
  2. нечипованные картриджи

Рассмотрим типы струйных картриджей, перечисленные в таблице, подробнее.

ПРИЗНАК ПЕРВЫЙ: ТЕХНОЛОГИЯ ПЕЧАТИ

Картриджи пузырьково-струйные

Сопла печатающей головки пузырьково-струйных картриджей оснащены специальными микроскопическими нагревательными элементами, которые нагревают чернила и доводят их до закипания. Во время закипания чернила начинают пузыриться и выдавливают из дюзы каплю чернил на бумагу. После этого нагревательный элемент отключается, пузырьки исчезают, и в сопла затягиваются новые порции чернил.

Картриджи термоструйные

Технология работы термоструйных картриджей напоминает технологию работы пузырьково-струйных картриджей с той лишь разницей, что она основана на увеличении жидкости в объёме при нагревании. Нагретый от термоэлемента верхний слой чернил увеличивается в объёме и выталкивает из сопла каплю чернил. Образованная зона пониженного давления втягивает в нагревательную камеру новую порцию чернил.

Картриджи пьезоэлектрические

Одна стенка пьезоэлектрических картриджей состоит из пьезокристаллической пластины, которая под воздействием тока выгибается, уменьшая объём камеры. При этом лишние чернила выдавливаются из сопла на бумагу. После этого электрический импульс исчезает, и в сопла втягивается новая порция чернил.

ПРИЗНАК ВТОРОЙ: ТИП УДЕРЖАНИЯ ЧЕРНИЛ

Картриджи с губкой-абсорбером

Картриджи, с губкой-абсорбером, получили в последнее время наиболее широкое распространение. Внутри таких картриджей располагается упругая на ощупь мелкопористая губка, которая на 50-70% пропитана чернилами. Поролон удерживает в себе чернила и не позволяет им стекать на печатающую головку.

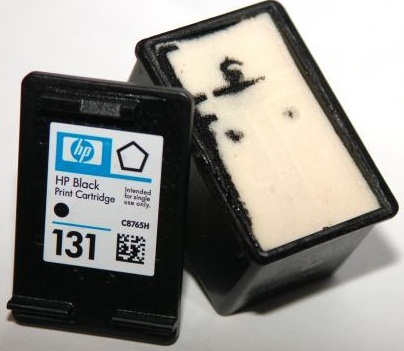

Картридж c губкой из поролона

Картриджи с вакуумным удержанием

Картриджи с вакуумным удержанием герметично закупорены, чернила в них удерживаются за счёт лёгкого вакуума. Если герметичность картриджа будет нарушена, то чернила вытекут на печатающую головку.

ПРИЗНАК ТРЕТИЙ: ЦВЕТ ЧЕРНИЛ

Одноцветные картриджи

Одноцветные картриджи имеют одну встроенную чернильницу (камеру для чернил). В струйных принтерах эконом-класса находятся 4 одноцветных картриджа, окрашенных в стандартные цвета CMYK: голубой (Cyan), пурпурный (Magenta), жёлтый (Yellow) и чёрный (Kontur).

Стандартный цветовой набор CMYK

В струйных принтерах средней и высшей ценовой категории могут находиться до 8 картриджей различных цветов.

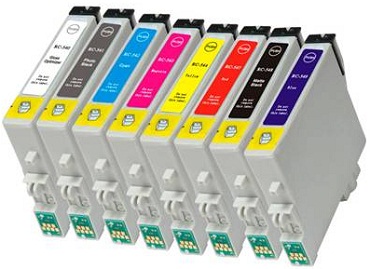

Одноцветные струйные картриджи

Чем больше одноцветных картриджей находится в принтере, тем разнообразнее оттенки, которые можно получить при печати. Смешивание разноцветных чернил позволяет получить бирюзовый, зелёный, салатный, розовый, вишнёвый, малиновый, лимонный и многие другие цвета и их оттенки.

Многоцветные картриджи

Многоцветные картриджи оснащены несколькими камерами для чернил. Каждая камера заправляется чернилами одного определённого цвета: пурпурного, жёлтого или голубого, как это показано на рисунке.

Схема многоцветного струйного картриджа

Чтобы получить насыщенное изображение, печатающая головка многоцветного картриджа накладывает чернила слоями, несколько раз пробегая по одному и тому же участку.

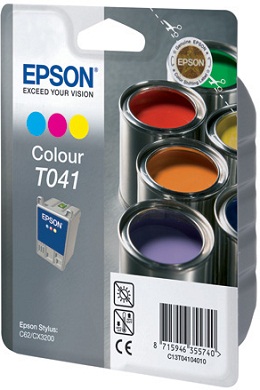

Многоцветный струйный картридж

ПРИЗНАК ЧЕТВЁРТЫЙ: РАСПОЛОЖЕНИЕ ПЕЧАТАЮЩЕЙ ГОЛОВКИ

Печатающая головка струйного принтера может располагаться как непосредственно в картридже, так и за его пределами (в принтере).

Картриджи без печатающей головки

Картриджи без печатающей головки представляют собой обыкновенный резервуар для чернил, в простонародье такие картриджи называются «чернильницами». Печатающая головка размещается непосредственно в принтере.

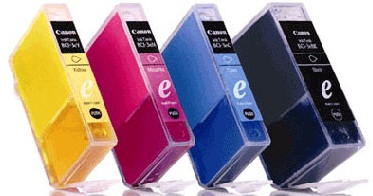

Картриджи-чернильницы

Так как картриджи-чернильницы не содержат печатающей головки, их стоимость значительно ниже стоимости картриджей со встроенной печатающей головкой.

Картриджи с печатающей головкой

Такие картриджи, в отличие от предыдущего типа, имеют в своём составе не только резервуар для чернил, но и печатающую головку. Картриджи с печатающей головкой выпускают компании HP, Lexmark, Samsung, Canon и некоторые другие производители расходных материалов.

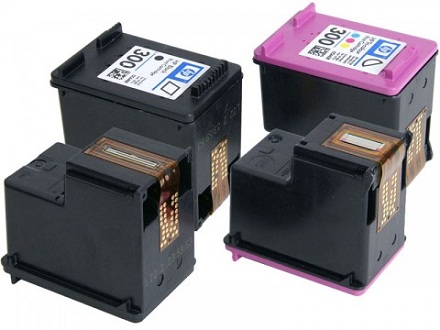

Картриджи с печатающей головкой

Печатающую головку, встроенную в картридж, нельзя заменить на новую, поэтому после её выхода из строя весь картридж отправляется в мусорное ведро. С одной стороны, наличие в картридже печатающей головки упрощает обслуживание принтера и повышает качество печати, с другой стороны – удорожает стоимость картриджа, так как помимо резервуара для чернил и самих чернил пользователю каждый раз приходится оплачивать стоимость новой печатающей головки.

ПРИЗНАК ПЯТЫЙ: ТИП ИСПОЛЬЗУЕМЫХ ЧЕРНИЛ

Картриджи с пигментными чернилами

Картриджи с пигментными чернилами заправляются взвесью из нерастворимых в воде мелких частиц красителя (пигмента), связующего вещества и растворителя. Изображения, полученные при помощи картриджа с пигментными чернилами, отличаются высоким качеством, насыщенностью оттенков, устойчивостью к влаге, свету и механическому истиранию. Поэтому картриджи с пигментными чернилами находят широкое применение в интерьерной печати и фотопечати.

Картридж с пигментными чернилами

Картриджи с водными чернилами

Картриджи с водными чернилами используются в большинстве домашних и офисных принтеров, а также в некоторых широкоформатных моделях струйных принтеров. Они заправляются смесью, состоящей из красителей, воды и стабилизирующих добавок.

Чернила на водной основе

Главным преимуществом картриджей с водными чернилами является их экономичная цена, а главным недостатком – быстрое выгорание отпечатков на солнце и избирательное отношение к различным сортам бумаги.

ПРИЗНАК ШЕСТОЙ: СТЕПЕНЬ НАПОЛНЕНИЯ ЧЕРНИЛАМИ

Стартовые картриджи

В комплекте с новыми струйными принтерами поставляются стартовые картриджи с уменьшенным ресурсом печати. Поролон заполняет такие картриджи лишь на 50 % объёма. Целевое назначение стартовых картриджей – показать пользователю возможности принтера, продемонстрировать качество печати. Поставляя струйные принтеры со стартовыми картриджами их производители рассчитывают на то, что после окончания ресурса такого картриджа покупатель отправится в магазин расходных материалов и приобретёт новый полноценный оригинальный картридж.

Полноценные картриджи

Полноценные струйные картриджи – это картриджи, которые можно купить в магазине расходных материалов. Такие картриджи полностью заполнены поролоном и на 50-70% заправлены чернилами. Поэтому ресурс полноценных струйных картриджей в 2 с лишним раза превышает ресурс стартовых струйных картриджей.

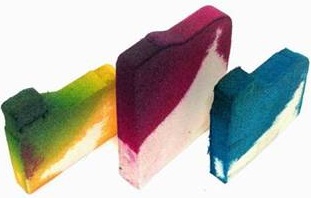

Полноценный струнный картридж, полностью заполненный поролоном

Полноценные картриджи имеют высокую стоимость, которая достигает 50-60 % стоимости самого струйного принтера. Поэтому многие пользователи многократно заправляют свои струйные картриджи, по возможности откладывая момент приобретения нового дорогостоящего картриджа.

ПРИЗНАК СЕДЬМОЙ: ТЕХНОЛОГИЯ ПРОИЗВОДСТВА

Оригинальные картриджи

Оригинальные струйные картриджи – это картриджи, которые изготовлены производителями принтеров и копиров специально для своих печатающих устройств. Оригинальные струйные картриджи изготавливаются ведущими мировыми производителями расходных материалов: Canon, HP, Epson, Lexmark, Samsung, Brother и др.

Совместимые картриджи

Совместимые струйные картриджи – это аналоги оригинальных картриджей, изготовленные не производителем соответствующих струйных принтеров, а сторонней компанией, имеющей лицензию на право производства расходных материалов. Совместимые струйные картриджи изготавливаются по собственным технологиям их производителей. Качество совместимых струйных картриджей значительно дифференцируется в зависимости от производителя и модели. На рынке встречаются как совместимые картриджи высочайшего качества, так и низкокачественные экземпляры, выдающие неудовлетворительные отпечатки.

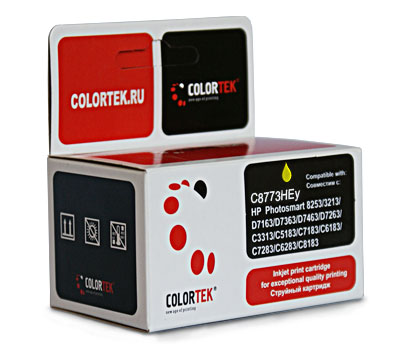

Совместимые струйные картриджи ColorTek

Поддельные картриджи

Поддельный струйный картридж – это картридж, изготовленный недобросовестной сторонней компанией, которая полностью имитирует фирменную упаковку и маркировку оригинального струйного картриджа, и выступает от имени, но без ведома его производителя, и при этом не несёт ответственности за свою продукцию.

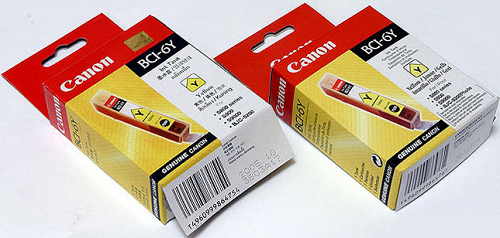

Слева – поддельный картридж, справа – оригинальный

Поддельные картриджи подрывают авторитет всемирно известных производителей расходных материалов, так как в большинстве случаев сходство подделок с оригиналами ограничивается лишь упаковкой. Качество поддельных картриджей и залитых в них чернил оставляет желать лучшего.

Восстановленные картриджи

Картриджи не вечны, и после серии заправок они начинают выдавать неудовлетворительные отпечатки, свидетельствующие об окончании их жизненного цикла. Отработавший свой ресурс струйный картридж можно восстановить. Для этого необходимо провести его комплексное техническое обслуживание, в том числе диагностику, очистку или замену печатающей головки и заправку качественными чернилами.

Заправленные картриджи

Заправленный струйный картридж – это картридж, в чернильницу которого залиты свежие чернила. Заправка картриджа может быть произведена как самостоятельно его владельцем, так и специалистами сервисной мастерской.

ПРИЗНАК ВОСЬМОЙ: НАЛИЧИЕ ЧИПА

Чипованные картриджи

Чипованный картридж – это картридж, оснащённый микрочипом, защищающим его от заправки и восстановления.

Наличие микрочипа затрудняет заправку струйного картриджа, делает её более дорогостоящей, а в некоторых случаях – невозможной. Микрочипы запрограммированы на обратный отсчёт отпечатанных страниц. В момент, когда чип обнуляется, он блокирует печать принтера. Заблокированный картридж, по расчёту производителя, должен быть заменен потребителем на новый оригинальный.

В последнее десятилетие широкое распространение получили специальные программы, которые позволяют перепрограммировать чипы картриджей и обнулять их, что делает возможным их заправку и повторное использование.

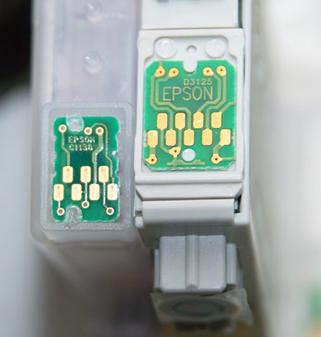

Чипованный картридж для струйного принтера

Нечипованные картриджи

Нечипованные картриджи не имеют встроенного чипа. Такие картриджи можно заправлять много раз, не заботясь при этом о перепрограммировании или замене чипа.
