Заправка картриджа Canon PGI-520BK Black для принтеров Pixma IP3600/4600

24 Ноября 2012

Для заправки струйного картриджа Canon PGI-520BK Black мы подготавливаем рабочее пространство, одноразовые перчатки, заправочный комплект чернил Ink-Mate CIM 520A (100 мл) и медицинский шприц ёмкостью 10 мл.

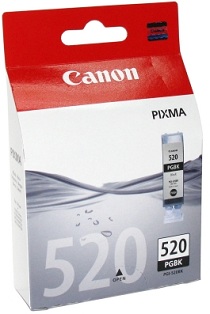

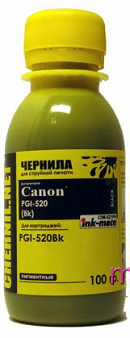

Картридж Canon PGI-520BK Black Чернила Ink-Mate CIM 520A (100 мл )
Резиновые перчатки Шприц (10 мл)

Предметы, необходимые для заправки струйного картриджа Canon PGI-520BK Black для принтера Pixma IP3600/4600

Струйные картриджи Canon PGI-520BK Black для принтера Pixma IP3600/4600 оснащены двумя отверстиями: воздушным и заправочным.

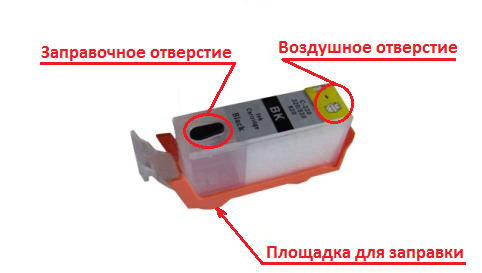

Воздушное и заправочное отверстия струйного картриджа Canon PGI-520BK Black для принтера Pixma IP3600/4600

Заправочное отверстие картриджа закрыто заглушкой из силикона (силиконовой пробкой). Внутри картриджа находятся два отсека, один из них заполнен микропористой губкой.

Надеваем резиновые перчатки. Берём струйный картридж Canon PGI-520BK Black и устанавливаем его на заправочную площадку.

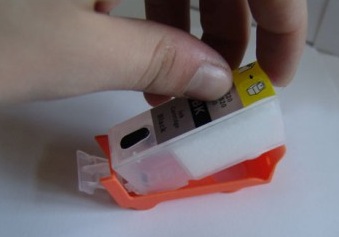

Установка струйного картриджа Canon PGI-520BK Black для принтера Pixma IP3600/4600 на установочную площадку

На верхней панели картриджа видим жёлто-чёрную полоску, на которой написано «PULL». Снимаем эту полоску, освобождая при этом воздушное отверстие, которое находится под этой полоской.

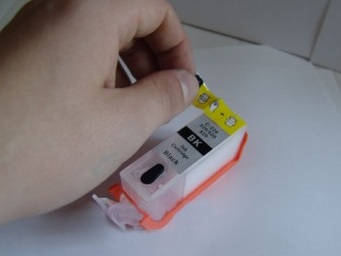

Освобождение воздушного отверстия струйного картриджа Canon PGI-520BK Black

Открываем заправочное отверстие. Для этого аккуратно вынимаем из него силиконовую заглушку чёрного цвета.

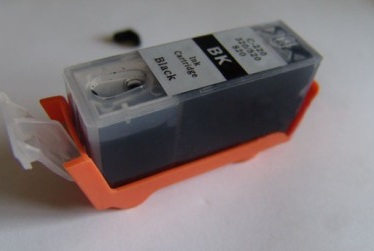

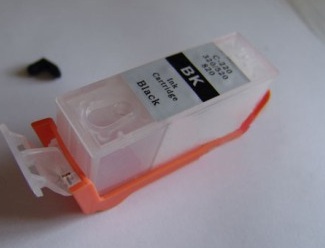

Освобождение заправочного отверстия струйного картриджа Canon PGI-520BK Black

Вооружаемся шприцом и набираем в него чернила. Для заправки струйного картриджа Canon PGI-520BK Black нам потребуется 18 мл чернил. Вставляем шприц без иглы в заправочное отверстие и, медленно надавливая на поршень, выдавливаем чернила в картридж. Если вам так удобнее – можете не снимать со шприца иглу. Только в этом случае не вводите иглу в заправочное отверстие до упора, так как остриё может проткнуть пластиковую стенку картриджа.

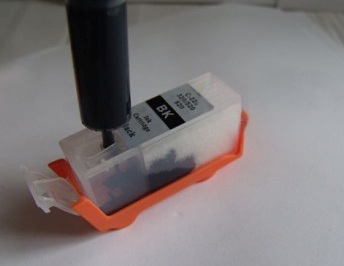

Выдавливание чернил из шприца в струйный картридж Canon PGI-520BK Black

Чтобы чернила равномерно впитались в губку, по необходимости наклоняем картридж. Заполняем чернильный отсек картриджа примерно на 80-90 %.

Чернильный отсек картриджа Canon PGI-520BK Black заполнен на 80-90 %

Берём силиконовую пробку и герметично укупориваем заправочное отверстие.

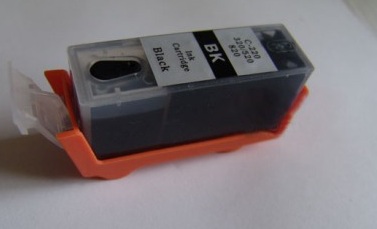

Силиконовая пробка герметично укупоривает заправочное отверстие струйного картриджа Canon PGI-520BK Black

Достаём картридж из заправочной площадки, устанавливаем его в принтер.

В комплекте с некоторыми струйными картриджами Canon PGI-520BK Black идут резиновые уплотнители. Перед установкой картриджа в принтер эти уплотнители следует надеть на печатающие дюзы принтера.

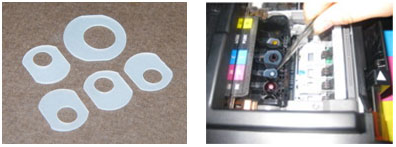

Применение резиновых уплотнителей в струйном принтере Pixma IP3600/4600

Для струйного картриджа Canon PGI-520BK Black предназначено самое большое уплотнительное кольцо.

После установки картриджа Canon PGI-520BK Black в принтер Pixma IP3600/4600 запускаем проверку сопел печатающей головки. Если на отпечатке отсутствуют некоторые линии сетки теста – запускаем утилиту прочистки печатающей головки. Заправка картриджа закончена. Принтер Pixma IP3600/4600 подготовлен к печати. Аналогичным образом производится печать цветных картриджей для принтера Pixma IP3600/4600. При попадании струйных чернил в глаза промойте их большим количеством чистой воды. Чтобы избежать засорения печатающей головки, не используйте чернила, не предназначенные для заправки картриджей Canon PGI-520BK Black. Не заправляйте свои картриджи чернилами сомнительного качества. Чернила для заправки картриджей приобретайте в проверенных местах. Чернила хранила в недоступном для детей месте при температуре воздуха от 0°С до 35°С.
