Неисправности печатающей головки последовательно-матричного принтера Epson DFX 8000/8500

Принтер Epson DFX 8000/8500 – это высокоскоростное матричное устройство с 18-игольчатой головкой, ресурс которой рассчитан на печать 400 миллионов знаков. Машина развивает скорость до 1120 знаков в секунду и издаёт при этом шум в 58 дБа. Но в настоящей статье мы поговорим, собственно, не о самом принтере, а о его печатающей головке, точнее – о её типичных неисправностях.

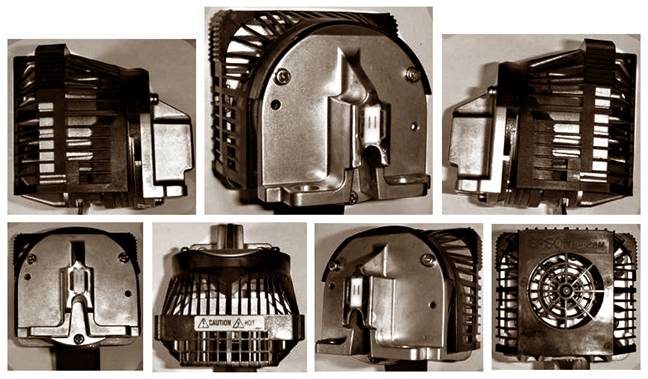

Печатающая головка Epson DFX 8000/8500

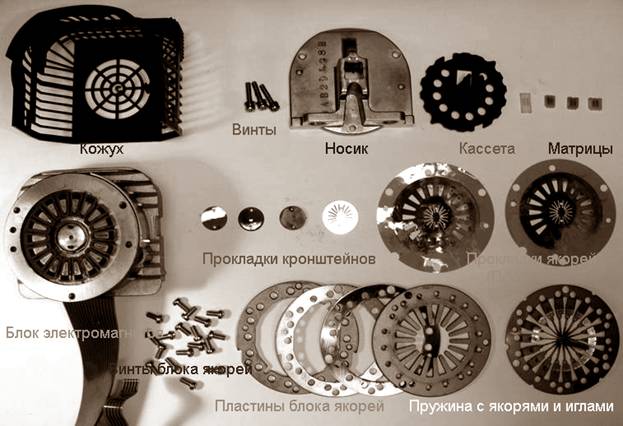

Основные элементы печатающей головки Epson DFX 8000/8500

Печатающая головка демонстрирует высокую надёжность при использовании качественных оригинальных расходных материалов и отличается большой чувствительностью к всевозможным подделкам. По мнению экспертов именно использование некачественных расходных материалов снижает ресурс печатающей головки и является причиной её разрушения.

Разберём типичные неисправности печатающей головки Epson DFX 8000/8500. Начнём с загрязнения игольчатой матрицы красителями.

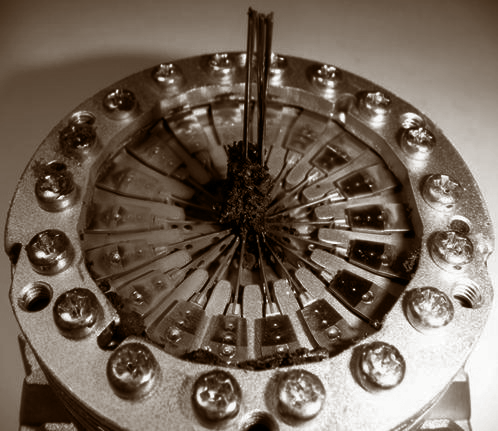

Игольчатая матрица загрязнена красителями

Игольчатая матрица загрязнена налипшими на неё красителями. При использовании качественных оригинальных расходных материалов этого не происходит, а вот тягучая мастика не оригинальной матричной ленты прилипает к иглам, образуя на них густые и липкие наросты, которые постепенно засыхают, превращаясь в плотную корку. Чем больше мастики налипает на матрицу, тем сильнее иглы трутся друг о друга и о засохшие красители. Преодолевая дополнительное сопротивление, вызванное трением, иглы постепенно выходят из строя и обламываются по месту пайки к кронштейну, либо заклинивают в матрице и впоследствии обрываются у основания либо на кончике.

Но как показывает практика, в печатающей головке Epson DFX 8000/8500 обрываются не только иглы, но и якоря. К причинам обрыва якорей можно отнести усталость лепестков плоской пружины, разрушение по месту точечной сварки, отсутствие иглы и выработку деталей блоков электромагнитов и блоков якорей.

Далее проиллюстрирован типичный пример «уставшего» лепестка плоской пружины печатающей головки, отработавшего свой ресурс.

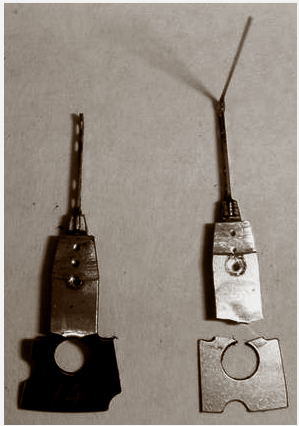

Лепесток плоской пружины, выработавший свой ресурс из-за усталости металла

Усталость металла также может спровоцировать разрушение сварочного шва на якорях и, как следствие, - их обрыв. Такая проблема нередко наблюдается как при первых ремонтах печатающей головки, так и при повторных ремонтах, причём прогнозированию она не поддаётся.

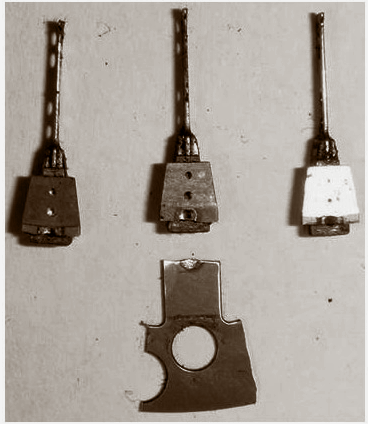

Обрыв якоря из-за трещин сварочного шва

Если  игла печатающей головки сломана, а принтер продолжают эксплуатировать, то оставшийся в матрице якорь начинает совершать колебания с максимально возможным размахом. Поэтому при обрыве иглы рекомендуется немедленно остановить работу матричного принтера и отправить его для ремонта в авторизованную сервисную мастерскую.

Ещё одной причиной обрыва якоря может стать трещина на его лепестке. При этом игла и якорь остаются на месте, а лепесток разрушается по одной из перемычек основания. Трещина, в свою очередь, может быть вызвана использованием неоригинальных расходных материалов и перенапряжением лепестка при увеличении нагрузок.

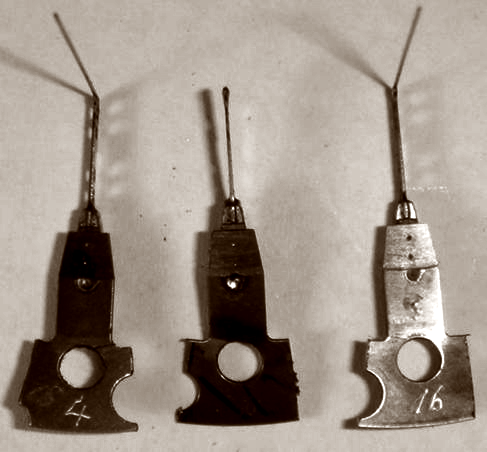

Обрыв якорей, спровоцированный трещинами на их лепестках

В печатающих головках Epson DFX 8500 используется усовершенствованный материал лепестковой пружины, поэтому трещины лепестков здесь наблюдаются значительно реже, чем в Epson DFX 8000 (при условии использования оригинальных расходных материалов). Если же для работы используются не оригинальные расходные материалы, то любая печатающая головка, будь то Epson DFX 8000 или Epson DFX 8500, будет значительно чаще ломаться и станет частым гостем в сервисной мастерской.

Использование липкой и тягучей мастики при производстве не оригинальной низкопробной матричной ленты приводит к выработке и коррозии деталей блоков электромагнитов и блоков якорей.

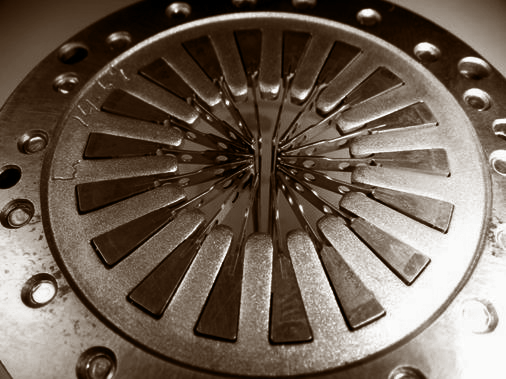

Коррозия и выработка деталей блока электромагнитов и блока якорей

Коррозия металла появляется из-за хлора, который выделяется изопропиловым спиртом, входящим в состав дешёвых красителей. При использовании оригинальных матричных картриджей и ленты коррозия металла печатающей головки либо не появляется вообще, либо её проявления слабо заметны и не влияют на качество работы.

На этом перечень типичных неисправностей печатающей головки последовательно-матричного принтера Epson DFX 8000/8500 можно закончить. Остальные поломки (такие как износ игольчатых матриц, прокладок кронштейнов и якорей) являются не существенными, либо встречаются очень редко.

Детали печатающей головки Epson DFX 8000/8500, подверженные износу, поломке, коррозии

Печатающая головка Epson DFX 8000/8500 содержит 60 элементов, подверженных износу, коррозии и поломке, что свидетельствует о средней степени её надёжности. Неисправности печатающей головки нужно не «лечить», а предотвращать, используя оригинальные или высококачественные совместимые расходные материалы и соблюдая все правила эксплуатации данного печатающего устройства.
