Технология последовательно-матричной печати

31 Октября 2012

Технология последовательно-матричной печати (от англ. Serial Impact Dot Matrix или сокращённо SIDM), разработанная в 1964 году японской корпорацией Seiko Epson, является «прародительницей» всех современных ударных методов печати. В России она известна как «игольчатая печать», а в зарубежных странах её чаще всего называют «точечной печатью».

Последовательно-матричные принтеры отличаются по устройству от линейно-матричных машин. Их печатающий механизм состоит из картриджа с красящей лентой и печатающей головки с игольчатой матрицей.

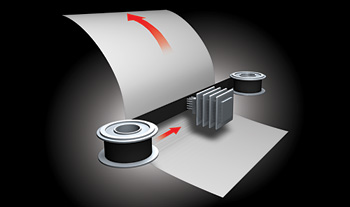

Печатающий механизм последовательно-матричного принтера

Матричный картридж представляет собой полую пластиковую конструкцию с протянутой внутри неё красящей лентой. Лента может быть намотана на катушки, либо компактно уложена.

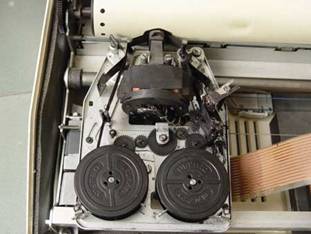

Картридж с катушками

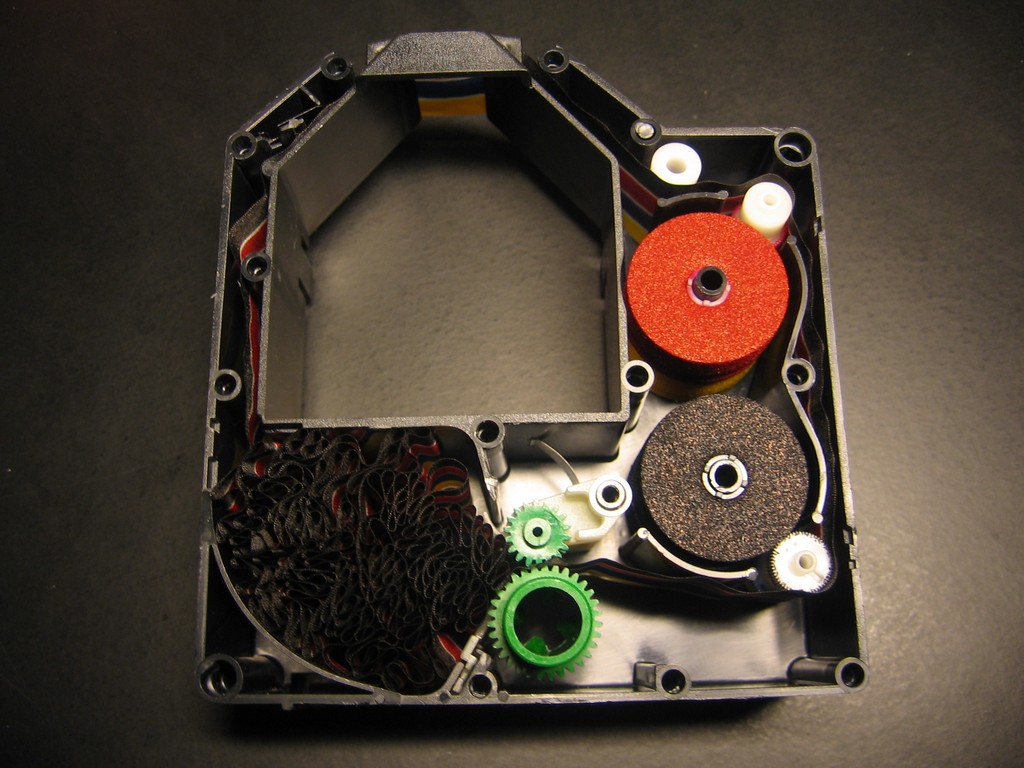

Картридж без катушек

Способы расположения красящей ленты в матричном картридже

Некоторые  матричные картриджи имеют пористые ролики, пропитанные чернилами. Прижимаясь к ленте, такие ролики наносят на неё свежий краситель, предохраняя тем самым от пересыхания.

Наряду с картриджем в состав печатающего механизма последовательно-матричного принтера входит печатающая головка с игольчатой матрицей – набором иголок, приводимых в действие электромагнитами.

Печатающая головка и игольчатая матрица последовательно-матричного принтера

В первых моделях ударных принтеров использовались матрицы из 7 иголок, со временем количество иголок возросло до 48. Самую широкую популярность приобрели матричные принтеры с 9 и 24 иголками.

Иголки в матрице печатающей головки сгруппированы в вертикальные ряды, по 7, 9 или 12 штук. В некоторых моделях принтеров матрица состоит из нескольких вертикальных рядов иголок. Известны модели матричных устройств, в печатающих головках которых иголки выстроены в форме ромба. Подобное устройство печатающей головки ускоряет работу принтера и повышает качество его печати.

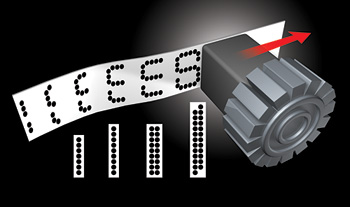

Способы размещения иголок на матрице печатающей головки последовательно-матричного принтера

Чем больше иголок встроено в печатающую головку, тем быстрее она справляется с процессом печати, и тем качественнее получаются изображения.

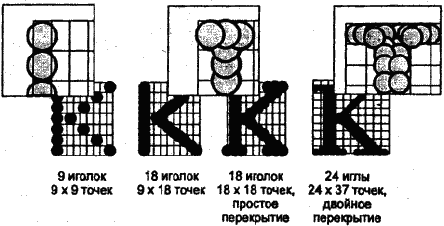

Сравнение качества печати 9, 18 и 24-игольчатых матричных принтеров

Следует отметить, что ни один матричный принтер, даже имеющий печатающую головку, оснащённую 48 иголками, не может достичь качества струйной и тем более лазерной печати.

Во время работы печатающая головка построчно двигается вдоль листа, а встроенные в неё иголки ударяют по красящей ленте, которая формирует на бумаге точечное изображение.

Игольчатая матрица последовательно-матричного принтера в действии

Если хорошенько присмотреться к буквам на игольчатом отпечатке, то можно убедиться, что они состоят из множества мелких точек, которые являются своеобразной «визитной карточкой» матричной печати.

Качество изображения может быть улучшено за счёт перекрытия точек или за счёт их более близкого расположения. Чем ближе друг к другу расположены точки, тем более гладкими и чёткими получаются знаки и символы.

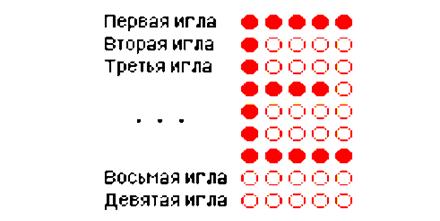

Буква «Е», напечатанная последовательно-матричным принтером

Матричный принтер набивает верхний ряд точек первой сверху иглой, второй ряд – второй иглой и так далее, до получения законченного отпечатка.

Последовательно-матричные принтеры не требовательны к носителям. Они используют для работы как перфорированную, так и рулонную бумагу. Бумага может подаваться в принтер ручным способом, либо в автоматическом режиме.Для использования автоматического режима матричный принтер необходимо оснастить дополнительным приемным лотком для бумаги.

Благодаря ударному принципу, реализованному в последовательно-матричных принтерах, становится возможным печатать многослойные самокопирующиеся документы, как на пишущей машинке.Количество копий, которые могут быть единовременно изготовлены принтером, зависит от силы удара иголок по носителю, а также от толщины и плотности бумаги.

Последовательно-матричные принтеры работают медленнее линейно-матричных. Скорость их работы зависит от многих факторов: количества иголок в матрице печатающей головки, режима печати (высокое качество, обычное качество, черновая печать), типа документа (текстовый, графический, комбинированный), выбранного шрифта и т.д.

В настоящее время технология последовательно-матричной печати реализована в большинстве банкоматов, платёжных терминалов, кассовых аппаратов, билетных касс. Игольчатые принтеры можно встретить в научных организациях, организациях социальной сферы, на государственных и муниципальных предприятиях, для которых ключевым фактором является не скорость и качество печати, а её экономичность.
