Основные детали лазерного картриджа

08 Ноября 2012

Лазерный картридж состоит из отделения отработанного тонера и тонерного отсека. В состав отделения для отработанного тонера входят фотобарабан, вал первичного заряда, лезвие очистки и уплотнительное лезвие барабана. Тонерный отсек включает магнитный вал, лезвие дозировки тонера, уплотнительное лезвие магнитного вала, бункер для тонера и уплотнительную чеку.

Так как в России нет единых федеральных стандартов, которые бы закрепили названия расходных материалов для принтеров и копиров, эти названия не однозначны и имеют множество синонимов.

Названия рабочих отсеков и деталей механизма лазерного картриджа

Название детали Распространённые синонимы
I. Отделение для отработанного тонера
Фотобарабан Organic Photo Conductor, OPC, Drum, Drum unit, Photoreceptor, барабан, фоторецепторный барабан, светочувствительный барабан
Вал первичного заряда Primary Charge Roller, PCR, заряжающий вал, зарядный валик, ролик первичной зарядки
Лезвие очистки Wiper Blade, Cleaning Blade, ракель, вайпер, чистящее лезвие
Уплотнительное лезвие барабана Recovery Blade, уплотнительное лезвие ОРС, уплотнительное лезвие фотобарабана
II. Тонерный отсек
Магнитный вал Magnetic developer Roller, Mag Roller, Developer Roller, вал проявки, вал переноса изображения, девелопер вал
Лезвие дозировки тонера Doctor Blade, Metering Blade
Уплотнительное лезвие магнитного вала Mag Roller Sealing Blade, майларка
Бункер для тонера Toner Reservoir, тонерный бункер
Уплотнительная чека Seal, пломба

I. ОТДЕЛЕНИЕ ДЛЯ ОТРАБОТАННОГО ТОНЕРА

Детали отделения для отработанного тонера лазерного картриджа

(1) Фотобарабан – это светочувствительное «сердце» лазерного картриджа, состоящее из полого алюминиевого цилиндра, покрытого слоем диэлектрика.

Фотобарабан может находиться как в картридже (drum), так и непосредственно в принтере или копире (drum unit). В первом случае фотобарабан обслуживается совместно с картриджем, во втором случае – автономно от остальных узлов принтера или копира.

Функции фотобарабана заключаются в следующем. После отправки документа на печать вал первичного заряда, прижимаясь к фотобарабану, передаёт ему отрицательный заряд и способность отталкивать микрочастицы тонера.

Лазерный луч переносит на поверхность фотобарабана невидимый для глаза отпечаток документа. Участки фотобарабана, помеченные лучом лазера, меняют заряд на положительный, и притягивают к себе тонер. Благодаря притянутых частиц тонера на фотобарабане формируется видимый отпечаток документа, отправленного на печать.

Фотобарабан, прокатываясь по листу бумаги, переносит отпечаток документа на его поверхность. После этого бумажный носитель попадает в печку принтера, в которой происходит его разогрев. Под действием высокой температуры тонер вплавляется в бумагу и закрепляется на ней.

Фотобарабан – это самая дорогостоящая и при этом самая капризная деталь лазерного принтера. Он боится любых механических повреждений, от прямых солнечных лучей может засветиться и выдавать чёрные отпечатки, до него нельзя дотрагиваться голыми руками, так как к потожировым следам, оставшимся на его глянцевой поверхности, налипает тонер, что приводит к дефектам печати.

Со временем глянцевый слой фотобарабана стирается, что приводит к снижению качества печати. Первым признаком окончания ресурса фотобарабана являются чёрные полосы по краям отпечатанного документа. При появлении таких полос необходимо провести диагностику фотобарабана, а затем либо очистить его поверхность специальным раствором, либо заменить фотобарабан на новый.

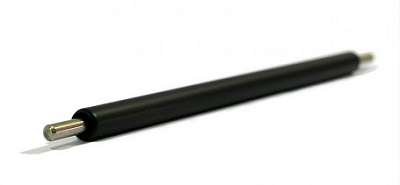

(2) Вал первичного заряда – это деталь лазерного картриджа, которая, равномерно прижимаясь к поверхности фотобарабана, передаёт ему однородный отрицательный заряд. После прохождения бумажного носителя через фотобарабан, вал первичного заряда нейтрализует на фотобарабане остаточные явления предыдущей зарядки.

Вал первичного заряда состоит из металлического вала, на который нанесён слой токопроводящего поролона или резины. Эта деталь лазерного картриджа достаточно сильно загрязняется бумажной пылью, поэтому её нужно регулярно и тщательно чистить.

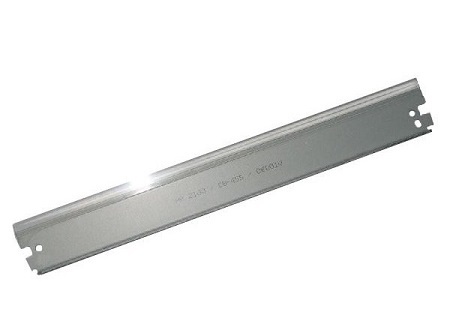

(3) Лезвие очистки – это плоский металлический скребок с полиуретановым наконечником, предназначенный для очистки фотобарабана лазерного принтера от налипших на него микрочастиц тонера и бумаги. В России лезвие очистки более известно под названием «ракель» (от нем. Rakel – скребок). В цветной лазерной печати ракель удаляет цветной тонер, прилипший к ремням переноса.

Следует отметить, что ракелем оснащены не все лазерные принтеры. В некоторых моделях лазерных принтеров Xerox и Samsung излишки тонера, прилипшего к фотобарабану, удаляются с его поверхности валом первичного заряда, а оттуда стряхивается специальной щёткой в бункер для отработанного тонера.

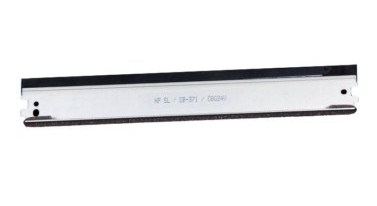

(4) Уплотнительное лезвие барабана закрывает промежуток между фотобарабаном и бункером для отработанного тонера. Уплотнительное лезвие, не препятствуя попаданию отработанного тонера в бункер, не позволяет высыпаться ему обратно на бумагу.

II. ТОНЕРНЫЙ ОТСЕК

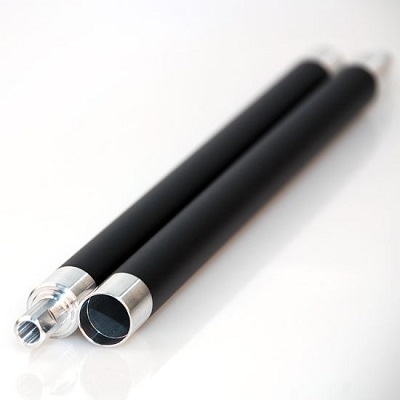

(1) Магнитный вал – это конструктивный элемент лазерного картриджа, который заряжает микрогранулы тонера отрицательным зарядом и переносит их на поверхность фотобарабана.

Магнитный вал выполнен в форме полой трубки, производители используют для его изготовления различные материалы. Магнитные валы Samsung вырабатываются из высококачественной резины, магнитные валы Canon и HP – из металла, покрытого прорезиненным слоем. Материалы, используемые при производстве магнитных валов Samsung, более долговечны по сравнению с материалами, используемыми при производстве магнитных валов Canon и HP, а потому меньше подвержены износу и служат дольше.

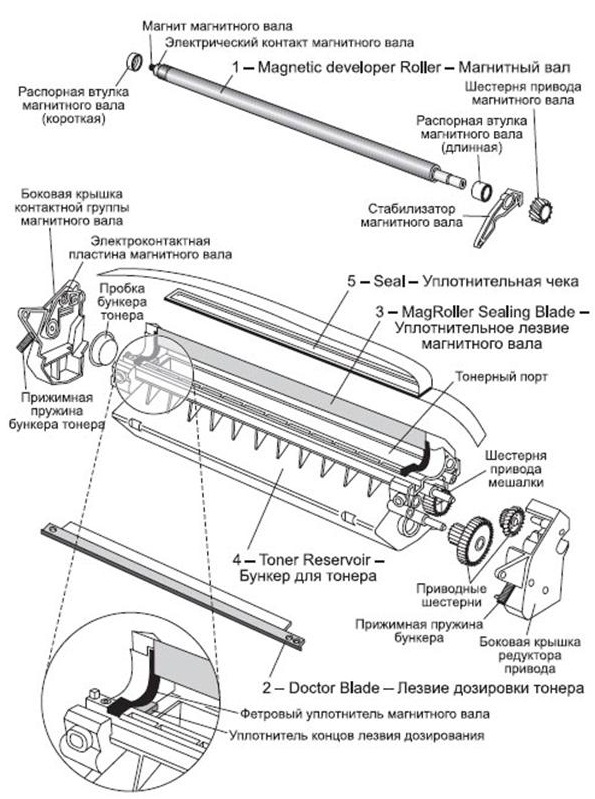

Детали тонерного отсека лазерного картриджа

(2) Лезвие дозировки тонера представляет собой металлический каркас с гибкой пластиной на конце, предназначенный для равномерного распределения тонера по поверхности магнитного вала.

Металлические лезвия дозировки тонера чаще всего встречаются в лазерных принтерах Samsung и Brother, а вот HP и Canon в изготавливают их из полиуретановых материалов.

Чтобы выполнять свои функции, лезвие дозировки тонера должно иметь высококачественную и ровную поверхность без дефектов, зазубрин и выступов. Искривление лезвия дозирования тонера ухудшает качество печати, появлению светлых или тёмных продольных полос на документе.

Дозирующие лезвия HP и Canon более практичны, чем лезвия Samsung и Brother, а потому менее подвержены износу. Их поломки, как правило, происходят из-за использования низкокачественного тонера.

На лезвие дозировки тонера налипают частицы тонера, поэтому его периодически нужно чистить, тем самым продлевая его работоспособность.

(3) Уплотнительное лезвие магнитного вала – это тонкая пластина, аналогичная по функциям уплотнительному лезвию фотобарабана. Лезвие закрывает просвет между магнитным валом и отсеком подачи тонера. Оно пропускает тонер, оставшийся на поверхности магнитного вала, внутрь отсека, и предотвращает его высыпание наружу.

(4) Бункер для тонера предназначен для хранения не использованного тонера. Бункер оснащён специальной проволочной рамкой (Toner Agitator Bar), которая перемешивает тонер, поддерживая его в рабочем состоянии, предохраняя от комкования и высыхания.

(5) Уплотнительная чека – это пломба, которая перекрывает тонерный бункер, предохраняя тонер от просыпания при транспортировке картриджа. Уплотнительная чека удаляется перед началом использования картриджа.
