Типичные неисправности печатающей головки последовательно-матричного принтера Epson LQ 630

Последовательно-матричный принтер Epson LQ-630 относится к разряду 24-игольчатых печатающих устройств. Его печатающая головка имеет типичное для принтеров данного класса строение и по форме напоминает цветок. Если для характеристики печатающей головки уместна фраза «изящная и красивая конструкция», то она как раз про 630-ю модель.

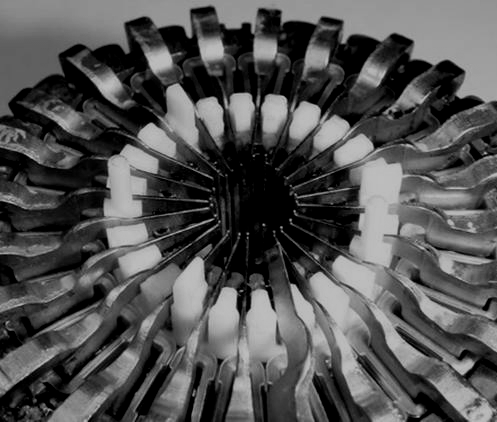

Радиальная компоновка иголок печатающей головки последовательно-матричного принтера Epson LQ 630

Деталь изготавливается на заводах с автоматизированным типом производства и собирается вручную на конвейерах квалифицированным персоналом высшей квалификации.

Печатающая головка принтера Epson LQ 630 в разобранном виде

По причине своей конструкции эта изящная деталь лишена многих дефектов, свойственных своим высокоскоростным собратьям. Она застрахована от износа пружин, кронштейнов якорей, прокладок, кассет, носика, сердечников катушек. Перечисленные дефекты встречаются редко и выражены менее ярко.

Одним из распространённых дефектов печатающей головки 630-й модели является износ передней матрицы, которая заимствована у устройства Epson LQ 100. К сожалению, данная деталь выполняется из полиэтилена, который имеет низкую износостойкость.

Износ передней матрицы

Из рисунка видно, что перемычки между отверстиями передней матрицы слишком тонкие, в самых тонких местах они имеют ширину менее 0,1 мм. Эти перемычки быстро изнашиваются вплоть до смыкания отверстий.

Представляется целесообразным изготавливать переднюю матрицу головки из керамики. Опыт других заводов-изготовителей показывает, что такие матрицы имеют высочайшую износостойкость.

Следующая проблема, с которой сталкиваются владельцы принтеров Epson 630-й серии,связана с износом прокладки якорей.

Износ прокладки якорей

Прокладка якорей выполняется из высокопрочной стали, что обеспечивает длительную бесперебойную работу якорей. Якоря упираются своим изогнутым хвостиком в прокладку, и в точке их касания образуются следы выработки. Материал, из которого изготовлена прокладка, протирается и трескается. На фото 4 отчётливо виден осколок, который отвалился от прокладки. Подобные осколки частенько впиваются в обмотку катушки блока электромагнитов, что становится причиной короткого замыкания катушки на корпус.

Чтобы решить проблему износа прокладки якорей конструкторам компании Epson рекомендуется увеличить толщину прокладки с 0,1 мм до 0,3 мм или в три раза.

Ещё одна проблема, характерная для печатающей головки последовательно-матричного принтера Epson LQ 630, связана с коротким замыканием катушек сердечников блока электромагнитов.

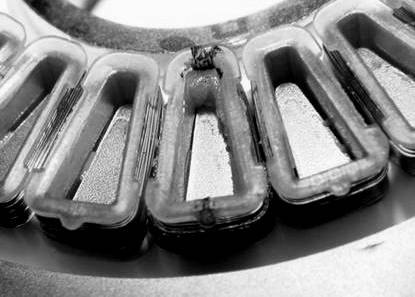

Короткое замыкание катушки электромагнита

Короткое замыкание катушки электромагнита – это довольно распространённое явление. Подобные трудности испытывает каждая третья печатающая головка 630-й серии. Но чтобы самостоятельно заменить катушки и не повредить при этом соседние, нужен опыт.

Основной причиной короткого замыкания является использование некачественной ленты, пропитанной липучей мастикой. При работе с липучей мастикой катушки перегреваются, в результате чего происходит межвитковое короткое замыкание. При этом выходит из строя и электронное управление печатающим устройством. Прежде,чем устанавливать на принтер новые катушки, необходимо его отремонтировать, иначе при подключении аппарата всё повторится сначала.

Четвёртая неисправность печатающей головки 630-й серии связана с обрывом игл от кронштейнов якорей.

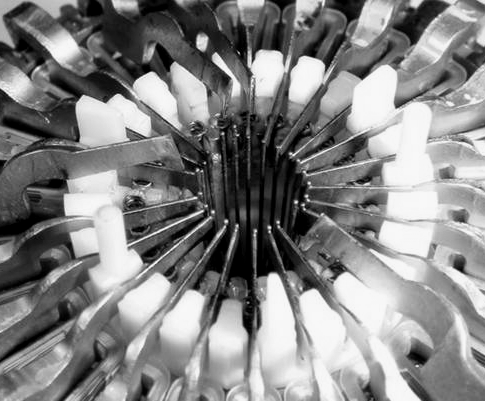

Обрыв иголок от кронштейнов якорей

Причиной неисправности, проиллюстрированной на рисунке, является использование некачественной ленты с вязкой мастикой. Иглы, ударяя по такой ленте, прилагают дополнительные усилия, чтобы оторваться от мастики и вернуться в исходноеположение. Со временем это приводит к обрыву игл от кронштейнов якорей.

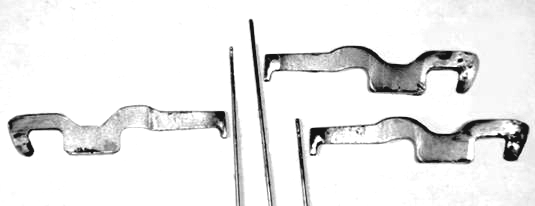

Обрывы игл от кронштейнов якорей в результате использования некачественной ленты с липкой мастикой

Остальные неисправности печатающей головки Epson LQ 630 имеют единичный характер, поэтому не будут рассмотрены в настоящей статье.

Итак, самыми «слабыми» местами печатающей головки принтера  Epson 630-й серии являются передняя матрица,катушки, иглы и прокладки якорей. Количество не устойчивых к износу деталей печатающей головки составляет 52 единицы.

Количество не устойчивых к износу деталей печатающей головки принтера Epson LQ 630

Из таблицы 1 следует, что риску поломки печатающей головки подвержены 52 детали матричного принтера Epson LQ 630,что свидетельствует о её относительной надёжности по сравнению с родственными моделями.
