Типичные неисправности печатающей головки последовательно-матричного принтера Epson FX 890(2190)

Печатающая головка Epson FX-890/2190 является бесспорным лидером по надёжности, скорости и долговечности среди 18-игольчатых устройств своего класса. Её ресурс составляет 400 миллионов знаков, максимальная скорость печати – 680 знаков в секунду, уровень шума – 55 дБа.

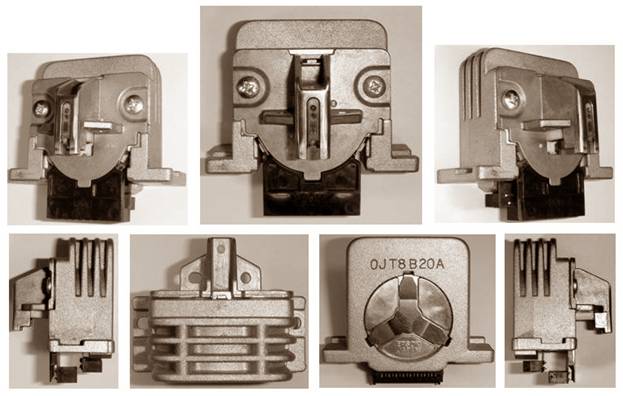

Внешний вид печатающей головки Epson FX 890/2190

Печатающая головка имеет двухэтажное устройство.

Этажи печатающей головки

Печатающая головка имеет классическое строение, характерное для устройств данного класса. Она отличается высокой надёжностью, устойчиво работает как на оригинальных, так и на совместимых красителях.

Устройство печатающей головки Epson FX 890/2190

Головка состоит из 90 деталей, элементов и сборочных единиц. В сервисные мастерские чаще всего поступает не из-за износа или сломанных иголок, а из-за коррозии, связанной с использованием низкопробных красителей.

Наиболее распространённой неисправностью печатающей головки является износ её носика.

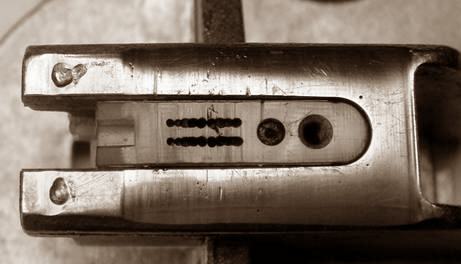

Износ носика печатающей головки

Злоупотребление низкопробными расходниками может привести к спилу носика вместе с игольчатой матрицей.

Дешёвая матричная лента пропитана самой обыкновенной сажей, частицы которой оказывают абразивное воздействие на детали картриджа.

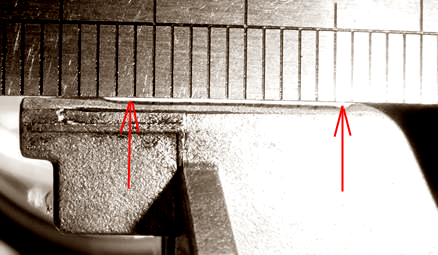

Утрата части материала передней поверхности носика под действием абразивных красителей

Щель, которую мы видим на рисунке, представляет собой дополнительный зазор между валом матричного принтера и его носиком. Зазор, увеличивая ход иглы, снижает качество печати и ускоряет износ пружин печатающей головки.

Износ носика почти отсутствует или имеет минимальные проявления при использовании качественных расходных материалов.

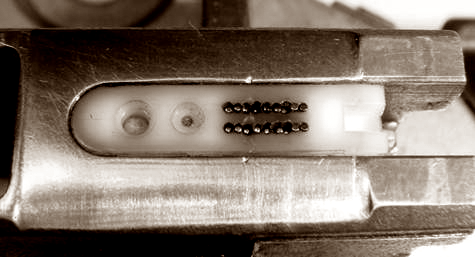

Износ передней матрицы печатающей головки Epson FX 890/2190

Передняя матрица изготовлена из пластика, который обладает низкой степенью износостойкости, а потому является «слабым звеном» печатающей головки. Тонкие перемычки матрицы при использовании некачественных расходных материалов быстро перетираются, сливаясь в одну прорезь. Иглы, теряя направляющую, хаотично двигаются внутри прорези, стачиваясь друг о друга. Добиться качественной печати при таком раскладе добиться очень сложно.

Ещё одной типичной неисправностью печатающей головки Epson FX 890 / 2190 является коррозия игл.

Коррозия игл

Коррозия игл также вызвана использованием неоригинальных расходных материалов, в состав которых входит изопропиловый спирт, выделяющий хлор и разъедающий металлические поверхности печатающей головки. Износу подвержены и пружины печатающей головки.

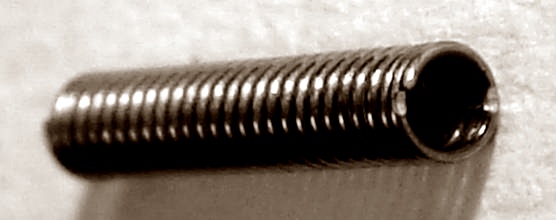

Износ пружины печатающей головки

Чтобы обеспечить высокую производительность принтера, его пружины зажаты достаточно сильно, а при проникновении к ним абразивного красителя в месте соединения с кронштейном якоря пружины протираются.

Дефекты появляются и на кронштейне игл.

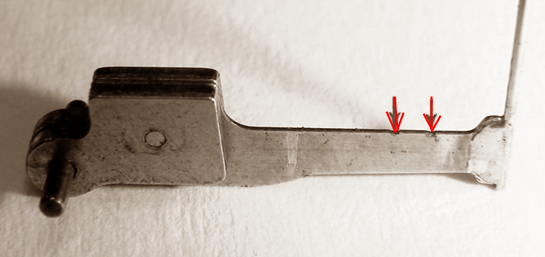

Износ кронштейнов игл

Чаще всего износ кронштейнов игл, заканчивается поломкой. Изъян кронштейна гарантирует развитие трещин при методичных ударах иглы. В результате кронштейн обламывается по месту выработки.

Под верхней крышкой блока якорей второго этажа печатающей головки можно увидеть ещё один распространённый дефект – износ прокладок кронштейнов.

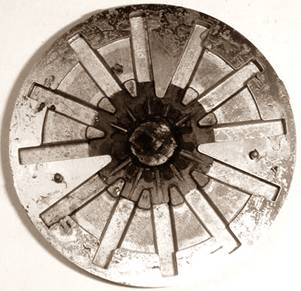

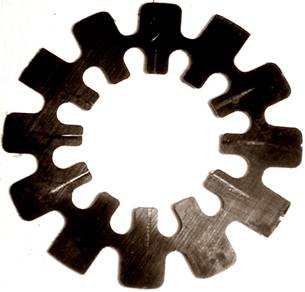

Крышка второго этажа блока якорей	Прокладка кронштейнов якорей

Износ крышки и прокладки второго этажа блока якорей

Неоригинальный краситель уже начал разъедать металл прокладок кронштейнов якорей. Эти прокладки и без того подвержены пагубному влиянию кронштейнов якорей, так как они предназначены для торможения обратного хода иглы. При использовании агрессивных красителей они быстро изнашиваются.

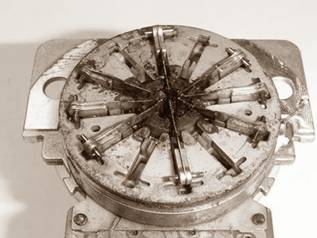

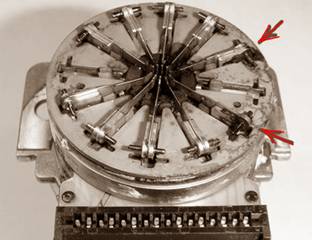

Коррозия деталей блока якорей второго этажа	Блок якорей первого этажа

Коррозия деталей блоков

На первом этаже красителей всегда намного больше, чем на втором. Поэтому детали первого этажа работают в условиях более агрессивной среды, чем детали второго этажа.

Ещё одна деталь печатающей головки, подверженная износу, - это прокладка якорей.

Износ прокладки якорей печатающей головки

Прокладка якорей, изготавливается из высокопрочной стали, которая обеспечивает продолжительную работу якоря на осях. В условиях агрессивных красителей срок службы прокладок якорей значительно снижается, так как по месту работы осей якорей формируются выработки, а сталь коррозирует и истирается. Коррозия прокладок приводит к люфту осей якорей, что сказывается на работе иглы. Появляются вредные вибрации элементов ударного механизма, на которые расходуется много энергии электромагнитов. В результате снижается качество печати и провоцируется дальнейшее разрушение печатающей головки.

Износ сердечников катушки печатающей головки

Износ сердечников катушки может быть спровоцирован большим зазором или износом игл по торцу. Если игла не ударяет по поверхности вала принтера, сердечник якоря начинает стучать по сердечнику катушки. В результате разрушения наступают достаточно быстро.

Нередко сердечники электромагнитов захватывают мелкую магнитную пыль, которая собирается на их поверхности, препятствуя ходу иглы. Пыль вырабатывается механизмом печатающей головки, её количество увеличивается при использовании поддельных расходных материалов.

Короткое замыкание катушек электромагнита – это достаточно распространённый дефект печатающей головки матричного принтера Epson FX 890 / 2190, который знаком каждому третьему оператору.

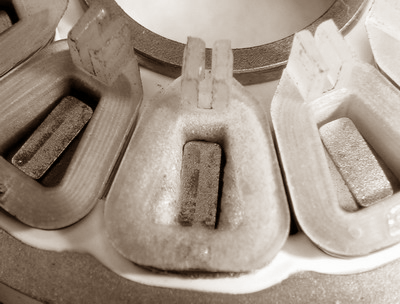

Короткое замыкание катушки электромагнита

Основная причина короткого замыкания катушек электромагнита заключается в их перегреве, который может быть спровоцирован перемещением иглы, работающей в среде вязкого некачественного красителя. Посмотрите на фото 15.

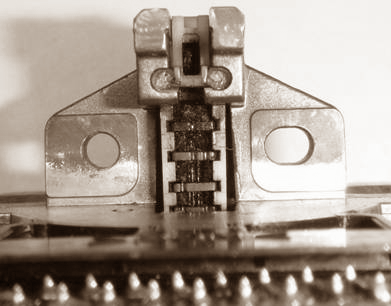

Красителем забиты полости между матрицами носика

Красителем забиты все пространства между матрицами носика. В результате иглы принимают на себя значительную нагрузку и катушки неизбежно перегреваются, что приводит к короткому межвитковому замыканию. При этом сгорают ключи электронного управления принтером.

Остальные неисправности печатающей головки Epson FX 890 / 2190 имеют единичный характер.

Обобщим в таблицу 1 данные обо всех элементах печатающей головки, которые могут ломаться, изнашиваться и чаще остальных требовать ремонта или замены.

Перечень элементов печатающей головки Epson FX 890 / 2190, подверженных поломкам и износу

Из таблицы 1 следует, что в печатающей головке Epson FX 890 / 2190 риску износа и поломки подвержены 118 элементов. Эта цифра свидетельствует о трудоёмкости ремонта печатающей головки и высокой стоимости её восстановления.
