Типичные неисправности печатающей головки последовательно-матричного принтера Epson DFX 9000

02 Ноября 2012

Печатающая головка последовательно-матричного принтера Epson DFX 9000 – это самая высокоскоростная головка среди современных матричных печатающих устройств. За 60 секунд она запечатывает до 1550 знаков при уровне шума в 58 дБа. Ресурс головки рассчитан на 400 миллионов знаков. Она оснащена четырьмя рядами иголок, по 9 в каждом ряду.

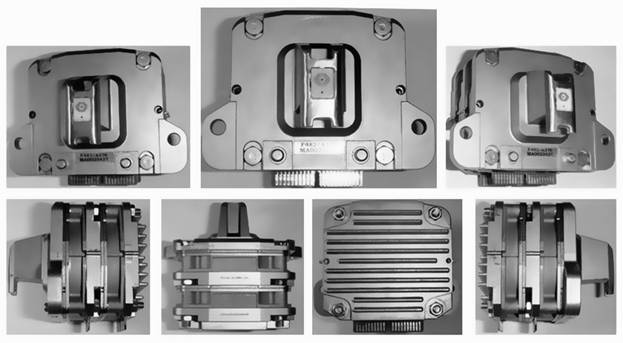

Печатающая головка Epson DFX 9000

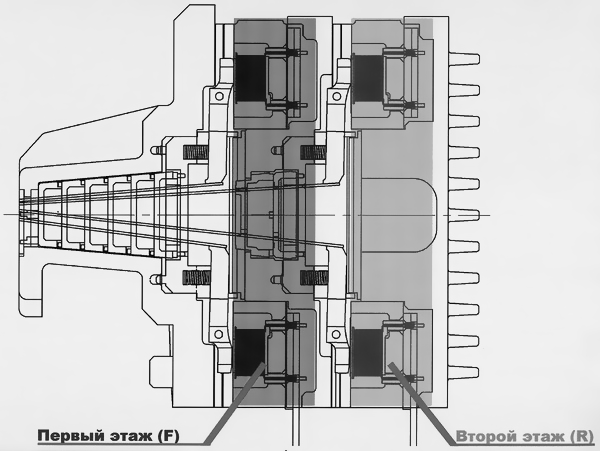

Внутреннее устройство печатающей головки Epson DFX 9000

В принтере Epson DFX 9000 четыре печатающие головки размещены на двух этажах.

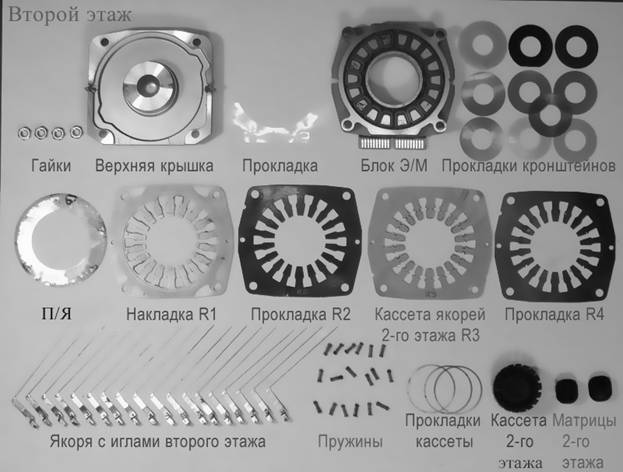

Устройство второго этажа печатающей головки

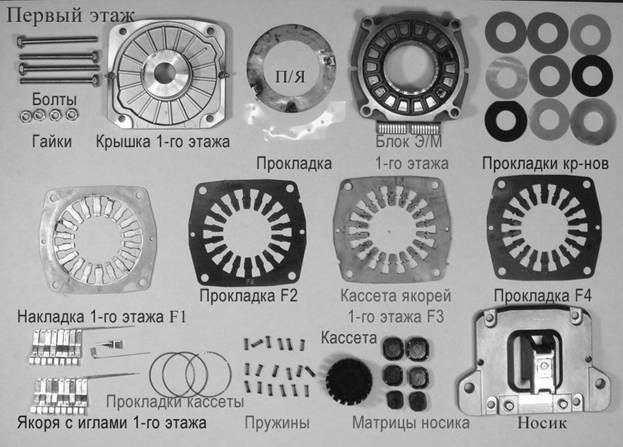

Устройство первого этажа печатающей головки

В общей сложности печатающая головка состоит из 135 сборочных единиц и деталей. Это рекорд среди аналогичных устройств.

Головка имеет инновационную конструкцию, так как ещё никто из производителей не пытался изготовить головку, оснащённую 36 иглами.

Рассмотрим основные неисправности печатающей головки последовательно-матричного принтера Epson DFX 9000.

Первая и наиболее распространённая неисправность печатающей головки – разрушение материала прокладок R4 и F4.

F4 R4

Прокладки печатающей головки R4 и F4

F4
R4

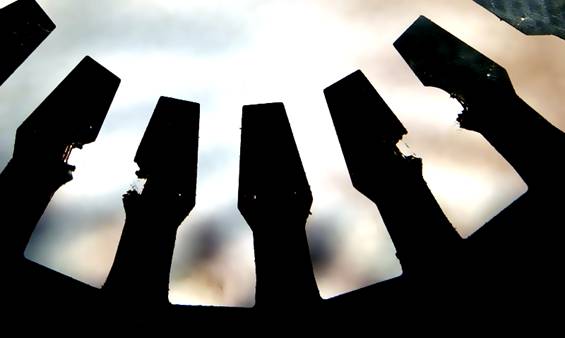

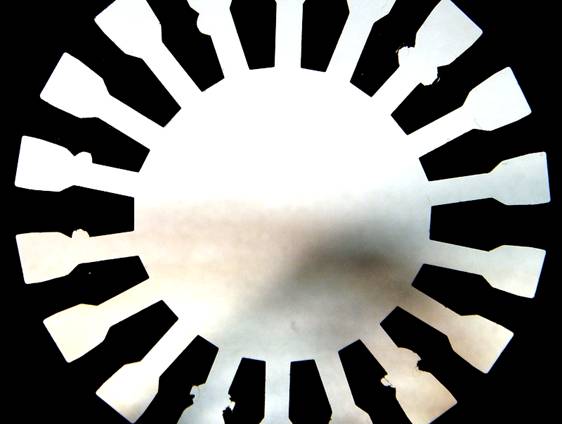

Типичные разрушения прокладок R4 и F4

Неисправность прокладок связана с устройством печатающей головки: оси вращения якоря лежат на тоненьких прокладках толщиной 0,1 мм, при этом в зоне скольжения-вращения материал отсутствует.

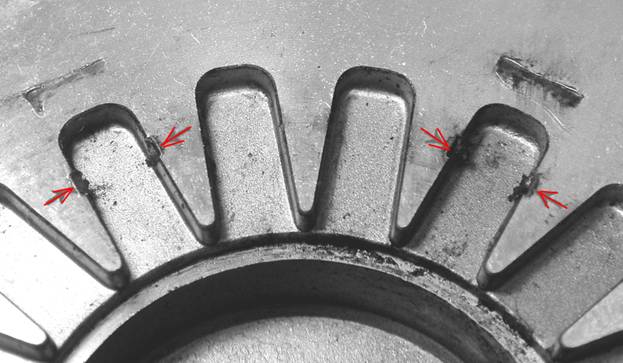

Оси вращения якоря печатающей головки лежат на тоненьких прокладках

В результате материал прокладок, выполненных из тонкой стали, проламывается боковыми поверхностями оси якорей, торцевые выступы которых действуют как ножи гильотины.

Чтобы устранить описанный выше дефект, конструкторам компании Epson целесообразно сделать под прокладками F4 и R4 небольшие углубления по форме их лепестков, а также увеличить толщину прокладок до 0,5 мм.

Ещё одна неисправность печатающей головки Epson DFX 9000 связана с технической реализацией механизма поворота якорей с иглами вокруг своей оси. Здесь оси якорей запрессованы в тело якоря и образуют с ним единое целое. В результате в отверстиях якорей вместо трения-скольжения осей зачастую происходит трение-проскальзывание только по линиям взаимодействия с прокладками. Ось якорей, впиваясь в прокладку, медленно и верно протирает её насквозь. Поэтому прокладки F4 и R4 очень часто изнашиваются по месту движения осей.

Исправить ситуацию могут только инженеры корпорации Epson. Для этого им необходимо изменить конструкцию шарнира и вернуться к проверенным образцам, например как в моделях LQ 1050 и FX 2190. Здесь ось скользит по поверхности отверстия якоря, которое значительно больше, чем у Epson FX 9000. Поэтому и выработки в этих местах – явление крайне редкое.

При конструировании печатающей головки Epson DFX 9000 инженерами компании было предложено инновационное строение привода иглы, которая перемещается не консолью, а коромыслом с иглой на одном конце, якорем на другом и осью вращения в центре. Принцип устройства коромысла напоминает настоящий маховик. При этом стоит игле износиться или сломаться, этот маховик мгновенно начинает скакать и крушить всё на своём пути, и в первую очередь – сердечники катушек, сами якоря, прокладки якорей, а также прокладки F2, R2, F4, R4.

Следующая неисправность, на которой необходимо заострить своё внимание, – это поломка кронштейна якоря.

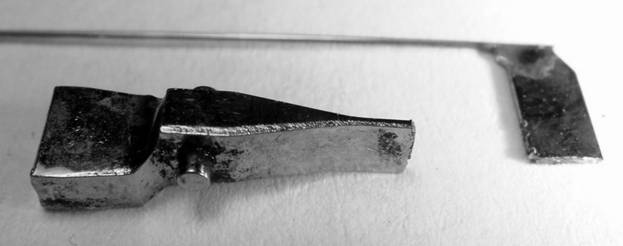

Поломка кронштейна якоря

В чём же причина поломки кронштейна? Скорее всего, она заключается в конструкции механизма обратного хода иглы. Тоненькие кронштейны якорей толщиной 0,3 мм конструкторы уложили на неподготовленную поверхность торца пружины. Такие кронштейны работают недолго, и вскоре на них появляются выработки.

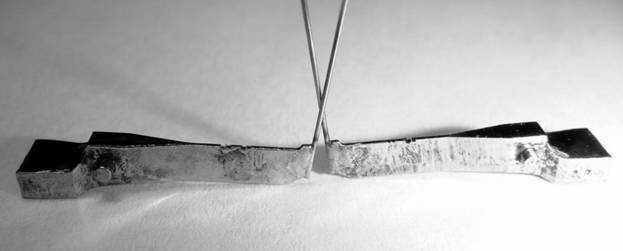

Выработка на кронштейне

Кронштейн со следами выработки продержится в  рабочем состоянии недолго, так как выработка – это сильнейший концентратор напряжения печатающей головки. В результате по левой канавке кронштейн обязательно лопнет и обломится, так как в ней напряжение значительно выше, чем в других канавках.

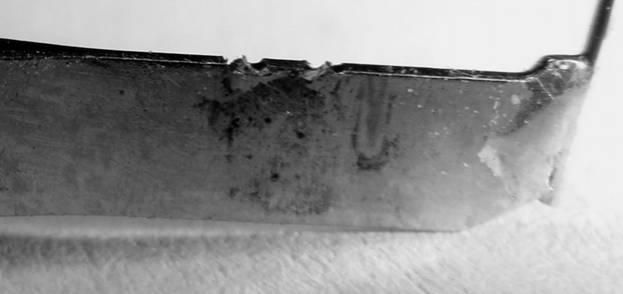

Укрупнённое изображение выработки на кронштейне

Инженерам компании Epson целесообразно предусмотреть у кронштейна, на месте работы пружины, небольшой пятачок диаметром, равным диаметру пружины, и толщиной 0,5 мм. Это позволит владельцам принтеров Epson DFX 9000 навсегда забыть о проблеме поломанных кронштейнов.

Некоторые пользователи жалуются на снижение силы удара игл принтера и их неестественное выпирание из матрицы. Попытаемся разобраться в причинах этой неисправности.

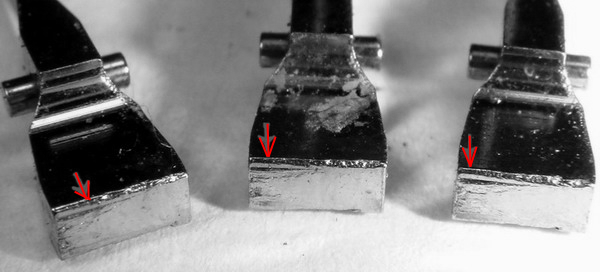

Якоря печатающей головки

Красные стрелочки указывают на участки, которые должны быть тщательно обработаны и отполированы. Фактически вместо гладкой поверхности мы наблюдаем не удалённый в процессе изготовления якоря технологический материл.

Рассмотрим якоря в другом ракурсе.

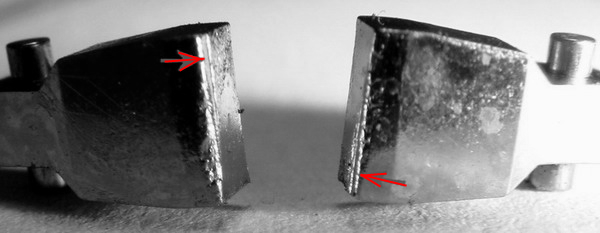

Торцевые плоскости якоря

На рисунке отчётливо виден неровный отпил якоря от облоя штампа и его необработанная поверхность.

Некачественная обработка приводит к тому, что неровные выступающие поверхности частично закрывают просвет между якорем и пластинами блока. Пока устройство новое, данная проблема не даёт о себе знать. Но как только в кассетах R3 и F3 появятся первые признаки износа, необработанная задняя поверхность якоря тут же станет касаться пластин блоков якорей. От трения при касании образуется мельчайшая металлическая пыль и стружка, которая притянется к сердечнику электромагнита и спрессуется в плотную прокладку. Со временем это приведёт к ослаблению силы удара иглы и увеличению времени её обратного хода. Игла начнёт выпирать из матрицы и цеплять носиком ленту картриджа, что неизбежно приведёт к остановке принтера.

Ещё одна неисправность печатающей головки Epson DFX 9000 связана с износом её носика.

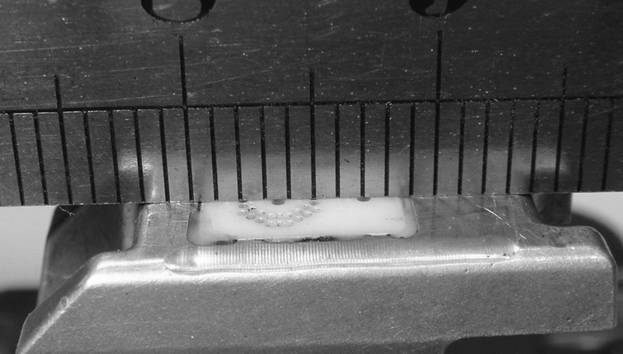

Износ носика печатающей головки (вид сверху)

Самой распространённой причиной износа носика печатающей головки является использование не оригинальной ленты с вязкой мастикой. При этом на рисунке изображён весьма незначительный износ, на практике он может быть более ощутимым, вплоть до спиливания носика и игольчатой матрицы. Благо, что матрица в данном устройстве выполнена из керамического материала, устойчивого к трению. В отличие от полиэтиленовой матрицы спилить её достаточно сложно.

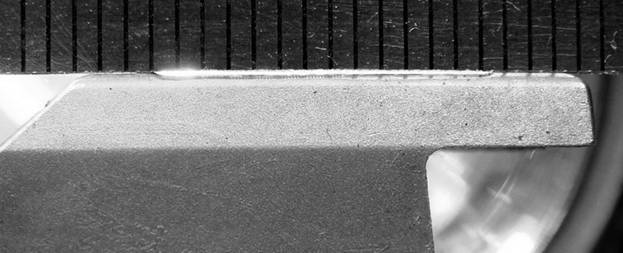

Зазор между рейкой принтера и сточенным носиком (вид сбоку)

На рисунке отчётливо виден зазор между рейкой принтера и сточенным носиком печатающей головки. Зазор увеличивает амплитуду движения игл, снижая при этом качество печати и ускоряя износ печатающей головки и её выход из строя. Поэтому каждый раз, когда вы устанавливаете в принтер некачественные расходные материалы, вы рискуете «здоровьем» своего печатающего устройства.

В заключение посчитаем количество элементов печатающей головки принтера Epson DFX 9000, подверженных риску износа и поломки.

Характеристика элементов печатающей головки Epson DFX 9000, подверженных риску износа и поломки

Детали Количество деталей
Болт 4
Гайка 8
Гнездо пружин 2
Задняя поверхность якоря 36
Игла 36
Кассета пружин 36
Кассеты F, R 72
Кассеты якорей 2
Катушка 36
Катушки электромагнитов 36
Кронштейн якоря 36
Крышка 2
Крышка осей 72
Накладки F1, R1 2
Носик 1
Передняя матрица 1
Прокладка F 2
Прокладка R 2
Прокладка кассет 6
Прокладка осей 144
Прокладка якоря 2
Прокладки кронштейнов 19
Промежуточная матрица 8
Прочее 2
Пружина 36
Сердечник катушек 36
Электромагнитный блок 2
Итого 632

Из таблицы 1 следует, что риску поломки подвержены 632 элемента печатающей головки Epson DFX 9000. По их количеству данный матричный принтер бьёт все рекорды.
