Набор для обслуживания твердотельного принтера

13 Ноября 2012

Набор для обслуживания твердотельного принтера относится к регулярно заменяемым компонентам, которые имеют ограниченный срок службы и требуют периодической замены.

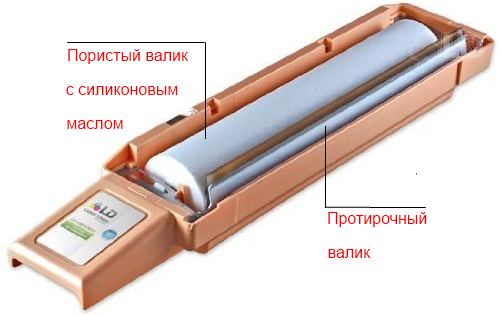

Изображение набора для обслуживания твердотельного принтера Xerox Phaser 8560 представлено на рисунке ниже. В него входят пористый валик с силиконовым маслом и протирочная пластина.

Набор для обслуживания твердотельного принтера Xerox Phaser 8560

Основной функцией набора для обслуживания твердотельного принтера является смазывание барабана силиконовым маслом и удаление с его поверхности излишков масла и остатков чернил. Силиконовое масло обеспечивает быстрый и лёгкий перенос чернил на бумагу и предотвращает их прилипание к поверхности барабана.

Для хранения силиконового масла в наборе для обслуживания твердотельного принтера имеется пористый валик, который во время цикла обслуживания прижимается к поверхности барабана и переносит на него масло. Мягкая протирочная пластина набора для обслуживания прижимается к поверхности барабана и равномерно распределяет по ней силиконовое масло, а излишки смазки смахивает обратно на пористый валик. Такая операция проводится периодически, через каждые 50 листов распечатки, а также каждый раз после включения принтера. Подсчёт количества отпечатанных страниц производит микросхема, встроенная в набор для обслуживания. Далее представлено наглядное изображение процесса обслуживания барабана твердотельного принтера (МФУ).

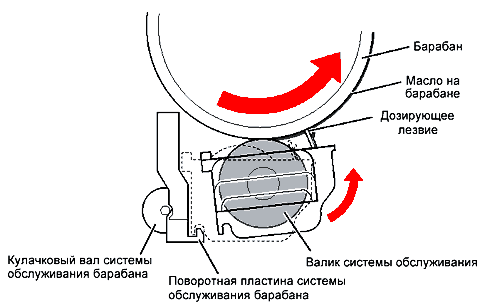

Набор для обслуживания в действии

Набор для обслуживания расположен в специальном отсеке, который находится в нижней части правой боковой панели принтера. Ниже показано положение боковой дверцы в принтере Xerox Phaser 8560.

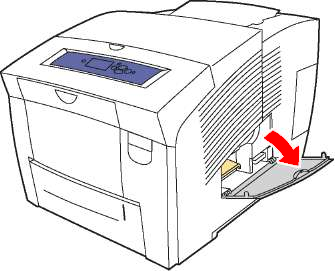

Положение боковой дверцы, за которой находится набор для обслуживания принтера Xerox Phaser 8560

Открыв боковую дверцу, можно увидеть углубление (отсек), в котором размещается оранжевый набор для обслуживания устройства.

О скором окончании срока службы набора для обслуживания и необходимости его замены оператор узнаёт из сервисного сообщения, которое выводится на ЖК-дисплей твердотельного устройства. После получения такого сообщения оператору следует приобрести новый набор и установить его в устройство. Чтобы избежать простоев принтера, нужно запастись набором для обслуживания принтера заранее, после первого появления сервисного предупреждения на ЖК-дисплее устройства. В комплект поставки нового набора для обслуживания входит иллюстрированная инструкция по установке расходника в принтер и его последующей утилизации. Можно самостоятельно определить дату установки набора для обслуживания в принтер и оставшийся срок его службы. Для этого нужно выбрать следующие кнопки и параметры на панели управления:

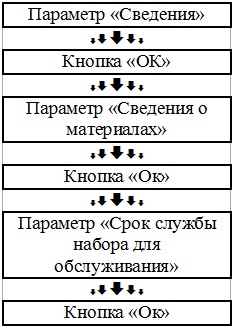

Кнопки и параметры панели управления, необходимые для оценки даты установки и срока службы набора для обслуживания

Плановую замену  набора для обслуживания можно проводить при подключенном устройстве к сети. При замене набора следует быть осторожным, так как детали устройства могут быть горячими.

Первое, что нужно сделать – это открыть боковую дверцу устройства и выдвинуть из спрятанного за ней отсека оранжевый набор для обслуживания.

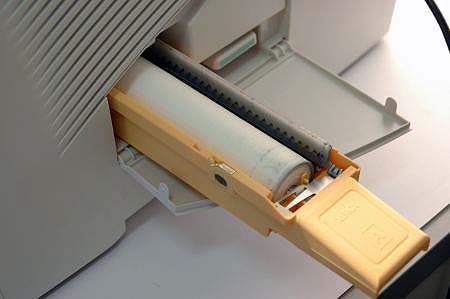

Набор для обслуживания в боковой дверце твердотельного принтера Xerox Phaser 8560

Аккуратно потянув набор за переднюю планку, следует вынуть его из отсека. После этого нужно взять новый набор, освободить его от упаковки и вставить в устройство вместо старого набора.

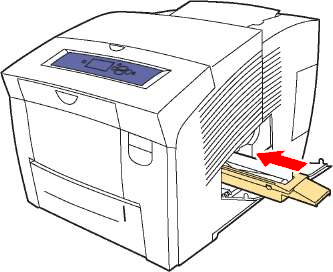

Установка нового набора для обслуживания в принтере Xerox Phaser 8560

Набор должен до упора войти в паз. После этого следует закрыть боковую дверцу, надёжно закрепив набор в установочном отверстии.

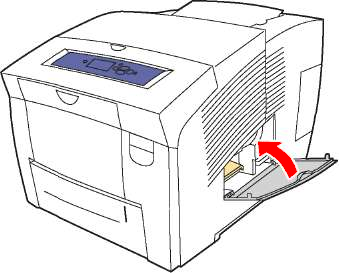

Закупоривание боковой дверцы принтера Xerox Phaser 8560

В некоторых случаях требуется очистка протирочной пластины набора для обслуживания. Для очистки следует приготовить мягкую безворсовую ткань, извлечь набор для обслуживания из своего отсека и лёгкими надавливающими движениями тщательно протереть верхний край протирочной пластины, расположенный рядом с роликом.

Очистка протирочной пластины набора для обслуживания

После этого необходимо вставить набор для обслуживания в печатающее устройство и закрыть боковую дверцу.

Следует отметить, что если при окончании срока службы набора для обслуживания принтер выводит на ЖК-дисплей соответствующее сервисное сообщение, то при загрязнении протирочной пластины такого сообщения оператор не получает. Основным признаком загрязнения пластины является снижение качества отпечатков. Транспортировка твердотельного принтера вместе с набором для обслуживания может спровоцировать его поломку. Поэтому принтер следует транспортировать отдельно от набора. Извлечённый из устройства набор нужно упаковать в полиэтиленовый пакет, чтобы силиконовое масло, которым пропитан губчатый валик, не испачкало окружающие предметы. Корпорация Xerox рекомендует использовать в своих твердотельных устройствах только оригинальные расходные материалы. Если пользователь установит в твердотельный принтер или МФУ поддельный набор для обслуживания, и в результате использования этого набора устройство выйдет из строя, то гарантийные обязательства и соглашения об обслуживании корпорации Xerox автоматически аннулируются.
