Лотки для бумаги

13 Ноября 2012

Нельзя представить твердотельный принтер без лотка для загрузки бумаги, а также без приёмного лотка, в который попадают готовые отпечатки. Если бы у принтера не было загрузочного лотка, оператору пришлось бы постоянно дежурить возле устройства, обеспечивая ручную подачу бумаги. Если бы твердотельный принтер не был оснащён приёмным лотком, то готовые отпечатки хаотично сыпались бы прямо на рабочее место оператора, создавая на нём далеко не рабочий беспорядок. Следовательно, лотки для бумаги – это очень важные конструктивные элементы твердотельных принтеров, которые не только обеспечивают подачу бумаги в печатающее устройство, но и предохраняют листы от пыли и прямых солнечных лучей.

Рассмотрим виды лотков и их функции на примере твердотельных принтеров Xerox Phaser 8500N, 8500DN, 8550DP, 8550DT и 8550DX. На рисунке ниже показаны лотки для бумаги перечисленных печатающих устройств.

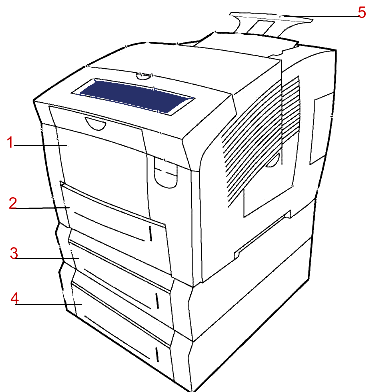

Условные обозначения: 1 – верхний загрузочный лоток (основной), 2 – нижний загрузочный лоток (основной),

3 – нижний загрузочный лоток (дополнительный), 4 – нижний загрузочный лоток (дополнительный),

10 – приёмный лоток

Лотки для бумаги принтеров Xerox Phaser 8500/8550

Основными загрузочными лотками (1) и (2) оснащены все принтеры Phaser 8500/8550, лоток (3) – это привилегия Phaser 8550DT, а лотками (3) и (4) оборудованы только устройства Phaser 8550DX.

Наличие загрузочных лотков в твердотельных принтерах Xerox Phaser 8500/8550

Устройства Верхний основной лоток (1)* Нижний основной лоток (2) Дополни-тельный нижний лоток (3) Дополни-тельный нижний лоток (4) Приёмный лоток (5)
Xerox Phaser 8500N Да Да Нет* Нет* Да
Xerox Phaser 8500DN Да Да Нет* Нет* Да
Xerox Phaser 8500DP Да Да Нет* Нет* Да
Xerox Phaser 8500DT Да Да Да Нет* Да
Xerox Phaser 8500DX Да Да Да Да Да

* Этот лоток можно приобрести дополнительно

Из таблицы видно, что в некоторых моделях принтеров Xerox Phaser 8500/8550 лотки 3 и 4, которые не входят в стандартную конфигурацию печатающих устройств, можно заказать дополнительно.

Верхний загрузочный лоток (основной)

Верхний загрузочный лоток показан на следующем рисунке.

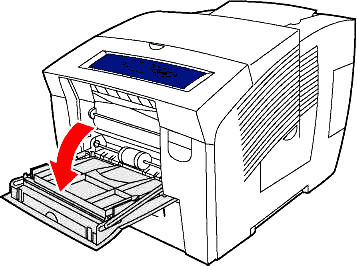

Верхний лоток для загрузки бумаги

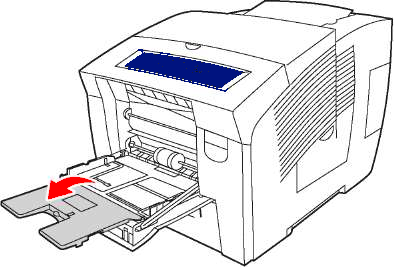

Чтобы открыть верхний лоток для загрузки бумаги, необходимо потянуть ручку на себя (левая часть рисунка) и откинуть дополнительную панель лотка (правая часть рисунка).

Верхний лоток рассчитан на загрузку 100 листов бумаги плотностью от 60 до 120 г/м², 50 листов плёнки для печати или 10 конвертов. Допустимые форматы носителей для верхнего загрузочного лотка принтера Xerox Phaser 8500/8550 перечислены в таблице.

Допустимые форматы носителей для верхнего загрузочного лотка принтера Xerox Phaser 8500/8550

Вид носителя Размер носителя, см
A4 21 * 29,7
A5 14,8 * 21
A6 10,5 *14,8
B5 ISO 17,6 * 25
B5 JIS 18,2 * 25,7
US Folio 21,59 * 33,02
Executive 18,42 * 26,67
Statement 13,97 * 21,59
Letter 21,59 * 27,94
Legal 21,59 * 35,56
Карточки 7,62 * 12,7

Использование носителей, не соответствующих заявленным в таблице требованиям, может спровоцировать снижение качества печати, частое замятие бумаги и преждевременный износ устройства.

При загрузке бумаги в лоток твердотельного принтера следует помнить, что на производительность устройства и качество его печати влияют яркость, гладкость, плотность, зернистость, сосав и влажность бумаги. Положение стопки стандартной бумаги А4 в верхнем загрузочном лотке показано ниже.

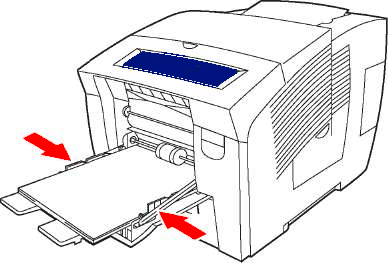

Положение стопки стандартной бумаги А4 в верхнем загрузочном лотке принтера Xerox Phaser 8500/8550

В новых принтерах Xerox Phaser 8500/8550 лотки отрегулированы по формату А4 или Letter, в зависимости от страны, в которой продаётся устройство. Для изменения формата бумаги, необходимо передвинуть ограничители лотка (на рисунке они показаны красными стрелками).

Нижние загрузочные лотки (2-4)

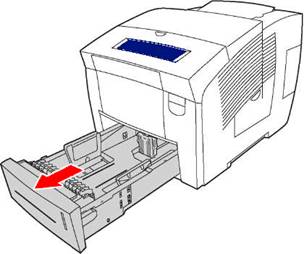

Далее показано строение нижнего загрузочного лотка (2). Остальные лотки (3 и 4) имеют аналогичное строение и монтируются под лотком 2.

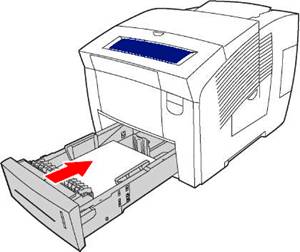

Нижний (основной) загрузочный лоток принтера Xerox Phaser 8500/8550

Нижние лотки (2-4) рассчитаны на загрузку 525 стандартных листов бумаги плотностью 60-120 г/кв.м. каждый.

Допустимые форматы носителей для нижних загрузочных лотков принтера Xerox Phaser 8500/8550 перечислены в таблице 3.

Допустимые форматы носителей для нижних загрузочных лотков принтера Xerox Phaser 8500/8550

Вид носителя Размер носителя, см.
A4 21 * 29,7
A5 14,8 * 21
A6 10,5 * 14,8
B5 JIS 18,2 * 25,7
B5 ISO 17,6 * 25
С5, сторона с клапаном 16,2 * 22,9
DL 11 * 22
Statement 13,97 * 21,59
Executive 18,42 * 26,67
Letter 21,59 * 27,94
US Folio 21,59 * 33,02
Legal 21,59 * 35,56
#10 Commercial 10,46 * 24,13

В нижние лотки принтера Xerox Phaser 8500/8550 можно загрузить самые разнообразные материалы, начиная от обычной бумаги, бланков, цветной бумаги и предварительно отпечатанной бумаги, и заканчивая открытками, наклейками, конвертами, плёнками, специальными материалами и бумагой нестандартных форматов.

Ограничители длины и ширины бумаги

Загрузочные лотки твердотельного принтера Xerox Phaser 8500/8550 оснащены ограничителями длины и ширины бумаги. Ограничители фиксируют стопку бумаги в правильном положении и обеспечивают ровную, без перекосов, подачу листов в печатный тракт принтера.

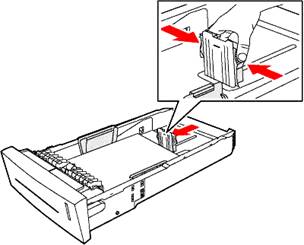

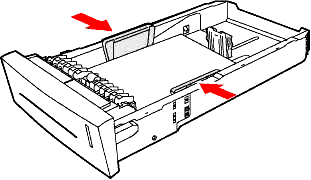

Ограничители длины и ширины бумаги в загрузочном лотке твердотельного принтера Xerox Phaser 8500/8550

На поверхность лотка нанесены отметки, соответствующие различным форматам бумаги. Чтобы установить нужный формат бумаги, нужно с небольшим усилием нажать на ограничители и передвинуть их до соответствующей отметки. Попадая в правильное положение, ограничители закрепляются щелчком.

Если не отрегулировать положение ограничителей ширины и длины бумаги, то во время печати может произойти её замятие. Если ограничители зажаты слишком сильно, то стопка в лотке может изогнуться, что также спровоцирует замятие бумаги.

Прежде, чем наполнить загрузочный лоток бумагой, необходимо согнуть стопку в обоих направлениях, либо раскрыть веером её край, чтобы отделить друг от друга слипшиеся страницы.

Подготовка бумаги к загрузке в лоток

Приёмный лоток

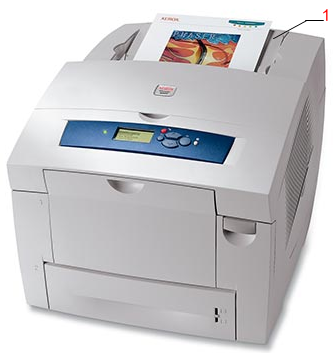

Для приёмки и складирования готовых отпечатков в принтерах Xerox Phaser 8500/8550 смонтирован приёмный лоток, который на рисунке выделен цифрой 1 красного цвета.

Приёмный лоток принтера Xerox Phaser 8500/8550

Приёмный лоток рассчитан на 150 стандартных листов бумаги. В верхней части приёмного лотка имеется выдвижная панель, которая удерживает отпечатки на весу, под углом 30° по отношению к верхней панели устройства.

Все лотки принтера Xerox Phaser 8500/8550 изготовлены из усиленного пластика, что обеспечивает прочность конструкции и высокую устойчивость к механическим воздействиям.
