Типы тестовых страниц для оценки качества струйных чернил

27 Ноября 2012

Для оценки качества струйных чернил используются три типа тестовых страниц: TF1, TF2 и TF3.

Тестовая страница TF1 используется для тестирования качества цветных чернил. Она позволяет проанализировать способность чернил производить точную цветопередачу оттенков и полутонов.

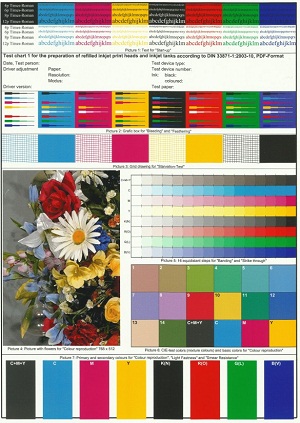

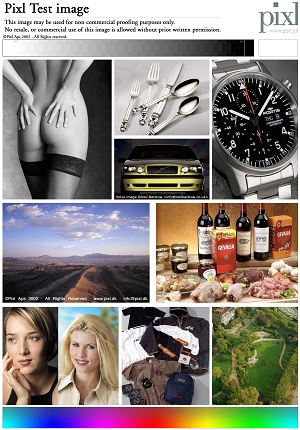

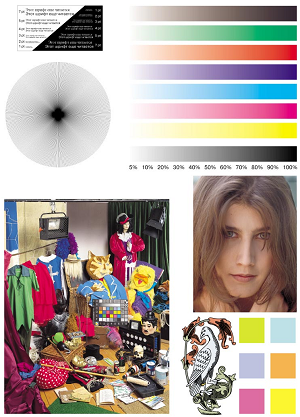

Образцы тестовых файлов TF1

Тестовая страница TF1 печатается на стандартной бумаге формата А4. Она представляет собой совокупность монохромных и цветных изображений, разноцветных квадратных «плашек» и участков с градиентной заливкой от нуля до ста процентов.

С помощью тестовой страницы TF1 можно объективно оценить как цветопередачу каких-либо одних  струйных чернил, так и организовать сравнительное тестирование нескольких видов чернил.

Чтобы определить качество цветопередачи струйных чернил, полученные тестовые страницы TF1 оцифровываются при помощи цветного сканера. Полученные файлы применяются для определения RGB-компонентов в определённых областях страницы. Для этого при помощи графического редактора Adobe Photoshop фиксируется результат передачи основных цветов чернил, а полученные данные заносятся в таблицу цветов. Полученная таблица позволяет определить коэффициент корректности воспроизведения чернилами различных цветов и оттенков. Данный коэффициент рассчитывается по формуле:

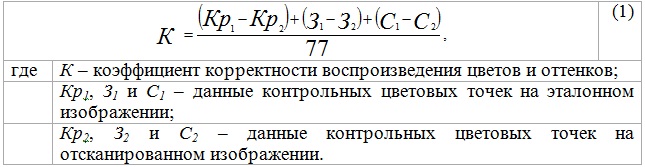

Формула определения коэффициента корректности

Чем ниже коэффициент корректности воспроизведения цветов и оттенков, тем более точную цветопередачу обеспечат струйные чернила для принтера.

Данные, полученные при проверке качества цветопередачи струйных чернил, позволяют построить график, в котором на оси Х мы откладываем расстояние, а на оси Y – значения пикселей. Соединяем точки и получаем единую линию, провалы и пики на которой свидетельствуют о несбалансированной цветовой передаче. Если провалы и пики отсутствуют, то цветопередача сбалансирована. Рекомендуемый диапазон отклонений RGB-значений не должен превышать 255.

Следующая тестовая страница, которая используется для оценки качества струйных чернил, - это страница TF2.

Тестовая страница TF2

Тестовая страница TF2 – это PDF-файл, состоящий из нескольких групп элементов, которые, в свою очередь, включают по шесть независимых друг от друга частей, расположенных по вертикали и по горизонтали. Группы элементов тестовой страницы TF2 пронумерованы, при этом каждый предыдущий элемент немного больше, чем последующий. Качество пропечатки самых мелких элементов тестовой страницы определяет разрешение струйных чернил.

Тестовые страницы TF2 используются для тестирования монохромных и цветных чернил для струйной печати. Для распечатки страниц TF2 используется бумага формата А4. При этом при тестировании монохромных чернил используется стандартная офисная бумага, а при тестировании цветных чернил – фотобумага.

Третий тип тестовых страниц – это файлы TF3, используемые для определения качества монохромных чернил чёрного цвета.

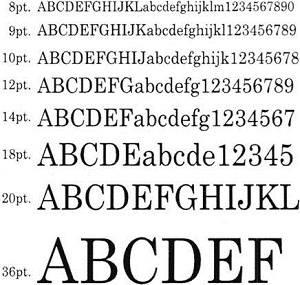

Тестовая страница TF3

Тестовая страница TF3 – это документ формата «doc», состоящий из множества однотипных строк, напечатанных шрифтами различного размера. Тестовые страницы типа TF3 могут быть напечатаны как каким-либо одним шрифтом, так и различными группами шрифтов. Их использование позволяет определить качество печати текстовых документов, прорисовку мелких букв и цифр, глубину чёрного цвета при заливке знаков. Читабельность самых мелких шрифтов говорит о качестве и высоком разрешении изображения, полученного с использованием тестируемых струйных чернил.

Тестовая страница TF3 распечатывается на обычной офисной бумаге формата А4.
