Система подачи запечатываемого материала офсетной машины

В листовых и рулонных офсетных машинах системы подачи запечатываемого материала существенно различаются.

Листовые офсетные машины

В листовых офсетных машинах листоподающая система состоит из стапеля самонаклада, вакуумных пневматических головок (подающих присосов), раздувов, листоотделяющего устройства, транспортирующих лент и механических выравнивающих устройств (упоров).

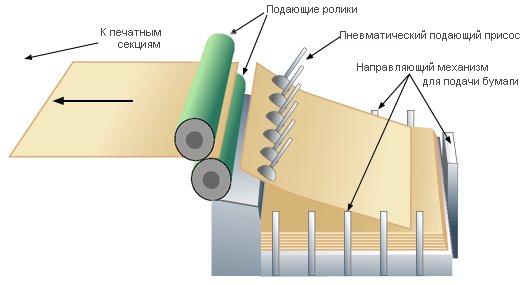

Листоподающая система офсетной машины

Стапель самонаклада – это плоский поддон, на который укладывается стопка предварительно акклиматизированной, подрезанной и выровненной бумаги. Стапель постепенно поднимается, поэтому верхний лист стопы всегда находится на одном и том же уровне, удобном для захвата и отправки в машину.

Захват верхнего листа стопы осуществляется подающими присосами, которые передают лист в печатную секцию. Чтобы лист легче отделялся от стопы, специальные раздувы направляют на верхнюю часть стопы горизонтальную струю воздуха, создавая между верхними листами воздушное пространство. Листоотделяющее устройство приподнимает и отделяет верхний лист от стопы, предотвращая затягивание в печатающий механизм сразу нескольких листов запечатываемого материала. Транспортирующие ленты подхватывают лист и обеспечивают их проведение в механизм машины. Чтобы лист не отклонялся от траектории своего движения, на столе самонаклада имеются механические выравнивающие устройства (упоры). Оператор офсетной машины может регулировать положение упоров, чтобы обеспечить наиболее точное положение подаваемого на печать материала.

Подача запечатываемых материалов в листовом офсете может быть полистовой или каскадной. Полистовая подача бумаги также известна как последовательная или единичная. Она предполагает подачу на стол самонаклада только одного носителя. Каскадную подачу бумаги называют ступенчатой. Она обеспечивает проведение в печатающий механизм офсетной машины нескольких носителей, следующих друг за другом.

Пошаговое описание принципа отделения листа от стопы в каскадном самонакладе представлено на рисунке снизу.

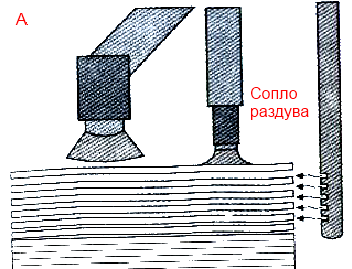

Сопла раздува отделяют от стопы верхний лист

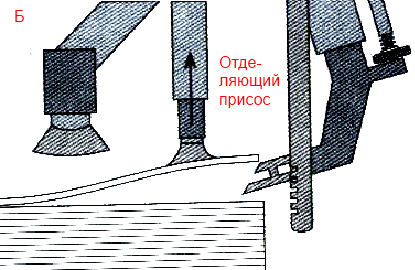

Отделяющие присосы приподнимают верхний лист

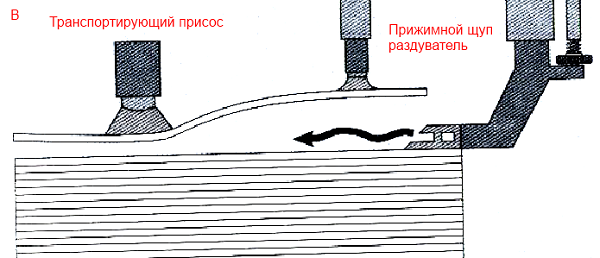

Прижимной щуп-раздуватель обеспечивает поддув листа снизу, чтобы присосы могли приподнять его для транспортировки

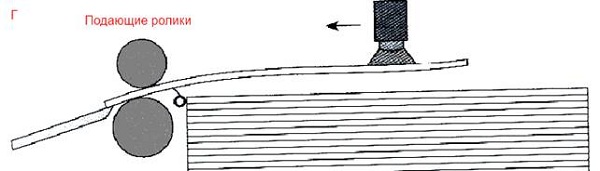

Транспортирующие присосы передают лист подающим роликам

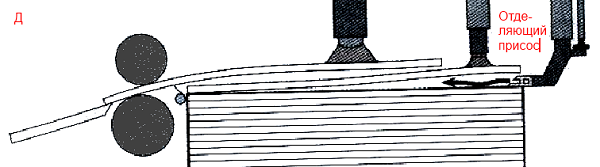

Прижимной щуп-раздуватель, транспортные присосы и задание-отделяющие присосы работают сообща, подавая листы каскадом

Последовательность отделения листа при каскадном самонакладе

Офсетные машины с каскадной системой подачи бумаги стоят значительно дороже офсетных машин с полистовой подачей. Несмотря на это системы каскадной листоподачи обеспечивают лучшую приводку и лучше подходят для высокоскоростной печати.

Рулонные офсетные машины

Теперь рассмотрим особенности подачи запечатываемых материалов в рулонных офсетных машинах.

Бумагоподающие системы ролевых машин состоят из трёх подсистем: рулонной зарядки, контроля натяжения и контроля положения полотна.

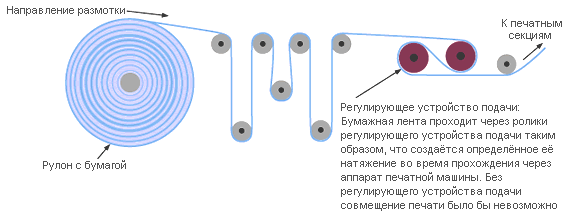

Система подачи рулонных материалов

Рулонная зарядка может быть оснащена устройством автоматического склеивания бумажного полотна. Проклейка может производиться как в процессе  работы офсетной машины, так и после её остановки. Принцип действия устройства автоматического склеивания рулонных полотен показан ниже.

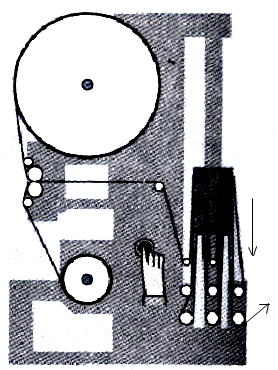

Во время подачи бумаги в печатный аппарат, накопитель полотна поднимается

Перед склейкой накопитель полотна находится в полностью раздвинутом положении

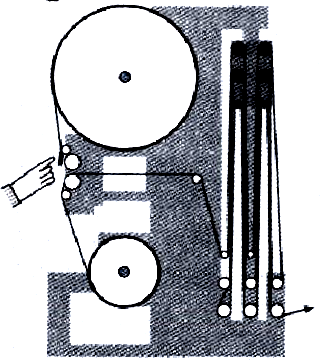

Начало нового рулона приклеивается к концу закончившегося рулона

Принцип работы устройства автоматического склеивания рулонных полотен

Устройство автоматического склеивания рулонных полотен позволяет одновременно обрабатывать бумажный рулон в машине и одновременно заряжать новый, поэтому при подклейке останавливать машину не нужно.

Следующий элемент бумагоподающей системы – это подсистема контроля натяжения полотна. Если не контролировать натяжение бумаги, то она будет растягиваться в процессе печати под действием различных напряжений, и осложнять тем самым точную приводку изображения. Чтобы предотвратить деформацию бумаги и оптимизировать приводку изображения, перед первой печатной секцией офсетной машины устанавливаются плавающие валики, фиксирующие изменения натяжения и передвигающиеся вперёд и назад, выравнивая натяжение полотна.

Система контроля над позиционированием рулона даёт возможность смещать рулонное полотно справа-налево в горизонтальной плоскости, обеспечивая его выравнивание по кромке.

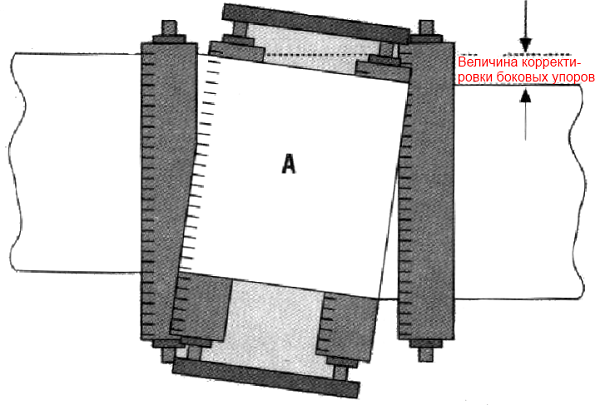

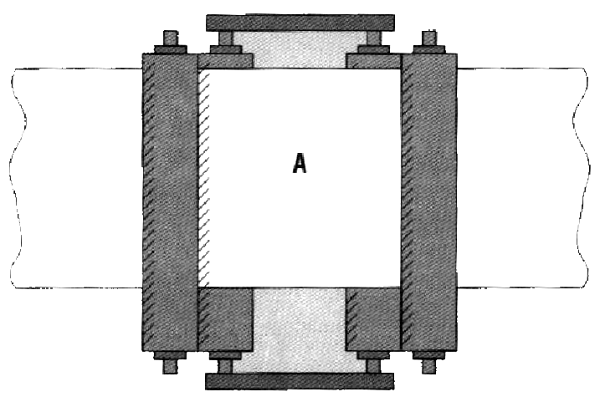

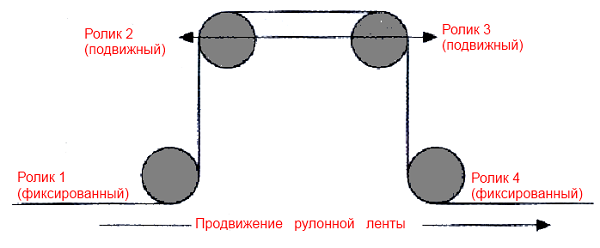

Вид сбоку

Вид сверху

Принцип действия системы контроля над позиционированием рулона

Из рисунка выше видно, что два подвижных ролика, которые находятся в устройстве для контроля расположения рулона, движутся вокруг точки А. Нижний рисунок показывает, как подвижные ролики могут изменять ход движения  рулонного полотна.

Некоторые офсетные рулонные машины оснащены механизмом автоматической подачи рулонов, который самостоятельно устанавливает новый рулон бумаги, как только заканчивается предыдущий.
