Растискивание растровых точек: возможные причины и пути корректировки

Электронный дизайн-макет состоит из множества идеально ровных и округлых точек, с диаметром, который требуется для передачи нужного полутона. В идеале такие же круглые и ровные точки должны получиться на бумаге. Но в реальности дело обстоит иначе: попадая на бумагу, точки раздаются вширь и принимают неправильную форму. Явление приращения площади растровой точки на оттиске получило название растискивания.

Некоторые авторы относят растискивание к дефектам офсетной печати, что не совсем корректно, так как это, скорее всего, особенность системы «офсетная машина» - «краска» - «бумага». Избежать растискивания невозможно, но вполне реально обеспечить его стабильность и компенсировать его на этапе подготовки макета к печати.

Ниже представлено сравнение точек на электронном дизайн-макете и на бумажном носителе.

Изменение размера растровой точки во время печати: слева – точка на дизайн-макете, справа – растискивание точки на бумаге

Точка растра в компьютерной программе (слева) и на материале (справа)

Визуально увеличение площади растровых точек выражается в пропорциональном росте оптической плотности оттиска. В качестве примера приведём следующий рисунок. Здесь в точках пересечения белых линий появляется оптическая иллюзия в виде серых квадратов. На самом деле на рисунке никаких квадратов нет.

Пример оптической иллюзии

То же самое происходит с точкой растра: её оптическое приращение кажется более существенным, чем геометрическое приращение.

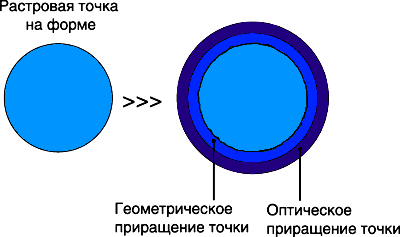

Далее представлено сравнение растровой точки на печатной форме (слева) и растровой точки на бумажном носителе (справа). Точка на бумажном носителе имеет геометрическое и оптическое приращение.

Оценка геометрического и оптического приращения растровой точки

При осмотре изображения геометрическое приращение точки суммируется с оптическим, затрудняя оценку растискивания. Если же оператор для оценки растрирования использует не визуальный осмотр, а специальный инструмент денситометр, то оптическая иллюзия исчезает.

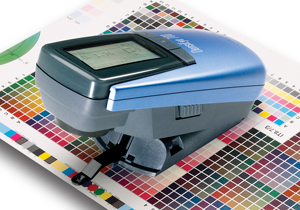

Денситометр для оценки растискивания растровых точек

Геометрическое и оптическое приращение точек растра увеличивает запечатанную область материала и уменьшает пробелы между растровыми точками. В результате изображение становится более тёмным, снижается его контрастность и ухудшается общее восприятие.

Если оператор не позаботится о компенсации растискивания, то в реальности оттиск будет значительно темнее, чем на экране.

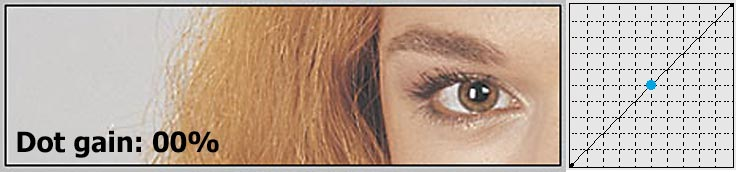

Функция экранной компенсации растискивания не используется

Экранная компенсация растискивания составляет 15%

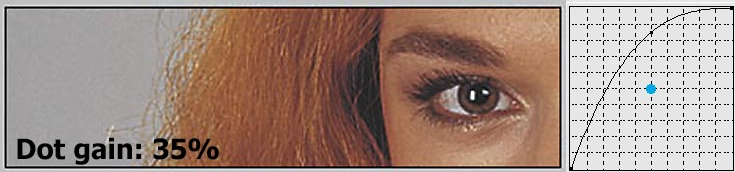

Экранная компенсация растискивания составляет 35%

Оттиски с различными значениями экранной компенсации растискивания

Неверно думать, что растискивание появляется из-за изношенности офсетной машины или недоработок операторов. Отнюдь. Растискивание является непременным спутником любой технологии печати, в которой используются жидкие красители и бумага.

На растискивание точек растра влияет множество факторов, среди которых особое значение имеют:

а) впитывающая способность бумаги;

б) вязкость красок;

в) «вскипание» краски по окружности растровой точки;

г) офсетная машина и условия печати.

Рассмотрим перечисленные факторы подробнее.

Растискивание зависит от впитывающей способности бумаги. Газетная бумага без покрытия, к примеру, впитывает краску в несколько раз сильнее, чем мелованная, поэтому и растискивание на ней в несколько раз заметнее.

На растискивание офсетных красок существенное влияние оказывает их вязкость. Тяжёлые вязкие краски меньше впитываются в волокна бумаги и меньше растискиваются, чем лёгкие текучие краски, которые очень быстро впитываются в целлюлозу и растекаются по ней.

Точки растра имеют небольшой бугорок в центре, с которого краска стекает в периферийные области, образуя по краю точки тонкий ореол.  Такое явление называют «вскипанием» офсетных красок по окружности растровой точки. Вскипание провоцирует растискивание точки растра.

Наконец, четвёртым фактором, провоцирующим растискивание, являются условия печати. Этот фактор включает в себя множество различных причин, но по сравнению с перечисленными выше тремя факторами эти причины оказывают не столь сильное воздействие.

Важнейшим условием работы с изображениями является корректная установка параметров растискивания. Если установлено значение «по умолчанию» или выбраны неверные параметры, то оттиск может сильно отличаться от оригинала.

Зависимость полутонов изображения от растискивания растровых точек

Условные обозначения:

а – растискивание нормальное; б – растискивание допустимое;

в – растискивание завышенное; г – растискивание чрезмерное

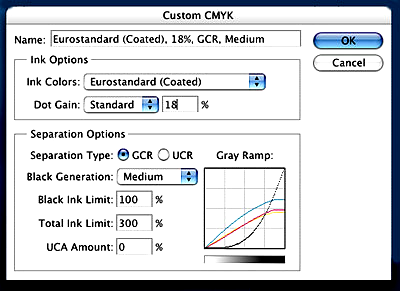

Функцией корректировки растискивания оснащены все современные программы для обработки графики. На рисунке ниже представлено изображение диалогового окна программы Adobe Photoshop с необходимыми настройками растискивания.

Диалоговое окно графического редактора Adobe Photoshop с необходимыми настройками растискивания

Параметры могут выбираться как по отдельным числам, так и по специальным кривым. На рисунке показан простейший способ настройки растискивания для евростандарта при помощи отдельного числа. Впрочем, такой подход может показаться излишне упрощённым, так как в печатных секциях растискивание может отличаться. Кривая растискивания может иметь сложную форму. Она чувствительна к настройкам и является более гибким инструментом управления растискиванием растровых точек, так как позволяет установить вместо числа компенсацию по специальной кривой, которая формируется при установке параметров в нескольких измеренных областях.

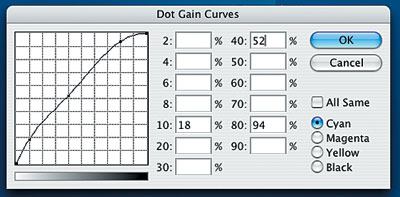

Установка параметров растискивания в нескольких измеренных областях

Кстати, в различных странах мира для замера растискивания приняты различные параметры полей. В США при использовании единичного числового значения растискивания точки растра программа Adobe Photoshop автоматически принимает её за растискивание на поле 50 %. В Европе для оценки растискивания используются парные поля, например, 45 и 75 или 40 и 80 и т.д. Поэтому, при следующем посещении типографии неплохо было бы поинтересоваться, по какому полю измерено единичное значение растискивания. Если по пятидесятипроцентному, то его можно использовать в качестве числового значения, если же по какому-то другому – придётся пользоваться кривой.

Если денситометр выдаёт информацию о значительном растискивании точек растра, а визуальный осмотр показывает, что поле соответствует заданной оператором процентовке, то необходимо измерить растискивание другим способом. Если использовать другой способ для измерения растискивания невозможно. Повторяем печать с теми же настройками офсетной машины на плотной мелованной бумаге с высококачественным мелованным слоем.

Чаще всего причиной высоких значений растискивания является двоение растровых точек, которое имеет место на листовых машинах в цехах, не оборудованных системами климат-контроля, при печати на тонкой бумаге. При двоении растровых точек растискивание отличается в хвосте листа и на клапане. Полностью устранить возникший дефект без проведения серьёзных мероприятий и операций практически невозможно.
