Как заменить ленту в матричном принтере

02 Ноября 2012

В настоящей статье мы расскажем о том, как заменить ленту в матричном принтере.

Для работы нам понадобятся следующие инструменты и приспособления:

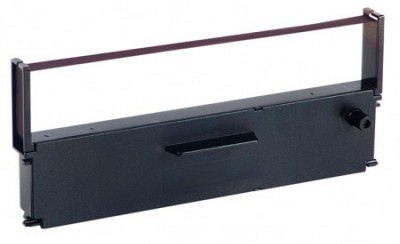

Матричный картридж

Лента для матричного принтера

Резиновые перчатки

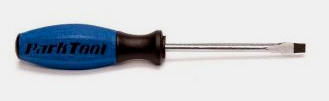

Плоская отвёртка

Паяльник

Металлическая линейка

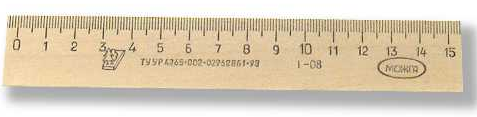

Деревянная линейка

Подготовив все перечисленные выше материалы и инструменты, приступаем к работе. Новичкам, которые осуществляют заправку картриджа впервые, лучше защитить руки резиновыми перчатками. Это необходимо для того, чтобы не запачкать пальцы о мастику, которой пропитана лента. Хотя, надевать перчатки или нет – дело сугубо личное.

Берём плоскую отвёртку и вскрываем верхнюю крышку картриджа, подцепив её за специальные острые выступы.

Внимательно смотрим и запоминаем, как нейлоновая полоска расположена внутри картриджа, между какими роликами она проходит. В случае необходимости составляем схему её прокладки.

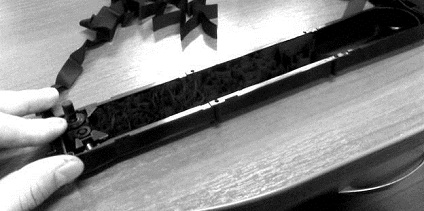

Запоминаем расположение ленты внутри картриджа

Освобождаем картридж от старой красящей полоски.

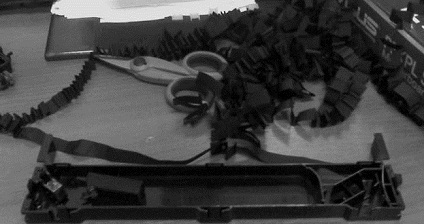

Извлекаем ленту из картриджа

Вскрываем пакетик с новой лентой. Отматываем небольшую часть расходника и пропускаем её через направляющие ролики картриджа. При этом основную катушку оставляем вне картриджа.

После того, как нейлоновая полоска пройдёт по положенному пути, закрываем верхнюю крышку картриджа. Аккуратно вкручиваем ленту в печатающую кассету при помощи ручки, расположенной на её верхней крышке. Продолжаем вкручивать полоску до тех пор, пока она полностью не затянется в картридж и не начнёт двигаться по кругу.

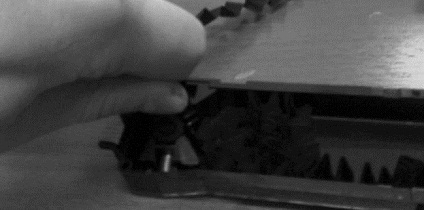

Вкручиваем ленту в печатающую кассету

Если полоска, пропитанная мастикой, легко протягивается по картриджу и не заедает, значит, вы всё сделали правильно. Можете установить сменную кассету в матричный принтер и приступить к печати.

Описанный выше способ актуален в том случае, если лента спаяна в кольцо, то есть полностью готова к употреблению. Если же лента не спаяна, то соединять её концы вам придётся самостоятельно. В этом случае при вкручивании полоски в картридж её свободные концы необходимо оставить снаружи:

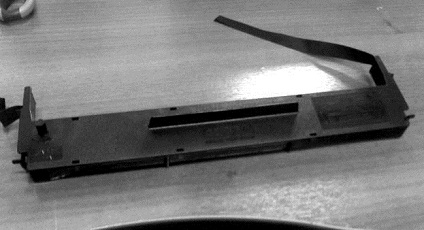

Свободные концы нейлоновой полоски оставляем снаружи

Готовим паяльник, железную и деревянную линейку:

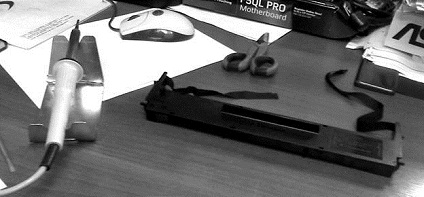

Инструменты и приспособления для спайки ленты

Кладём на поверхность стола металлическую линейку, а на неё выкладываем концы ленты, перекрещенные между собой под широким углом примерно в  110-120о.

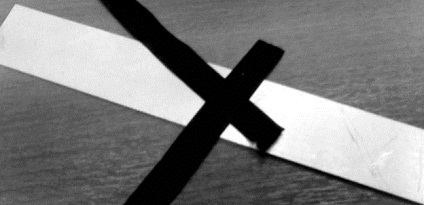

Выкладываем концы ленты на линейку крест-накрест

Плотно зажимаем концы полоски линейкой, причём её край должен проходить ровно между точками их соединения. Если отрезать ленту не ровно, то на её верхнем и нижнем срезах появятся заусенцы, которые будут мешать работе принтера.

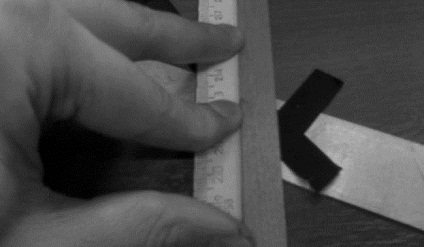

Прикладываем линейку к будущему шву

Разогреваем паяльник. После того, как он подготовится к работе, проводим его наконечником по нейлоновым полоскам вдоль деревянной линейки. Важно, чтобы спайка была произведена за один проход паяльника. В противном случае на  шве могут появиться наплывы.

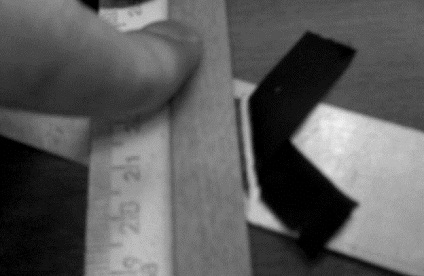

«Отрезаем» паяльником концы ленты

Убираем отрезанные концы, оцениваем результат. Вот что у нас получилось:

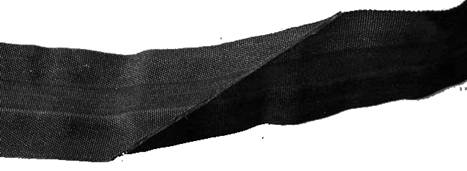

Готовый шов на ленте

Закручиваем концы ленты в картридж, вставляем его в матричный принтер и приступаем к работе.
