Замена тонер-картриджей в цветном лазерном принтере OKI C5100

09 Ноября 2012

Полноцветные лазерные принтеры, в отличие от монохромных, имеют четыре сменных картриджа голубого, пурпурного, жёлтого и чёрного цветов. Картриджи заправлены мелкодисперсным порошком (тонером) соответствующего цвета, по названию которого получили название тонер-картриджей. Так как цветные тонер-картриджи действуют автономно друг от друга, их легко можно заменить на новые.

Рассмотрим технологию замены тонер-картриджей в цветном лазерном принтере OKI C5100.

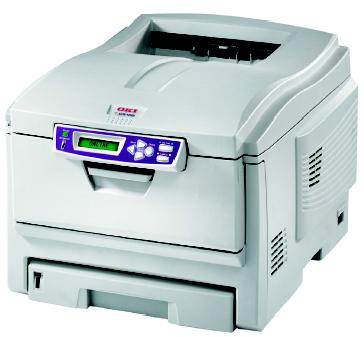

Принтер OKI С5100 Цветные тонер-картриджи для OKI С5100
Принтер OKI С5100 и цветные тонер-картриджи

Перед началом замены картриджа необходимо на 10 минут выключить принтер из сети. Это необходимо для того, чтобы фьюзер (печка) остыл. По истечении 10 минут откройте крышку отсека, в котором расположены тонер-картриджи.

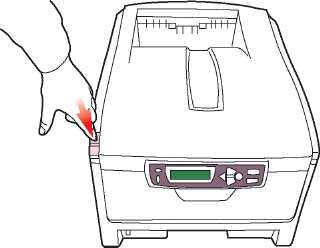

Чтобы полностью открыть верхнюю крышку принтера, нажмите на её ручку. Если вы не подождали 10 минут после выключения принтера, то фьюзер может быть горячим. Не касайтесь его.

Обратите внимание на то, в какой последовательности расположены цветные тонер-картриджи. Если смотреть сверху-вниз, то есть в направлении от открытой крышки принтера к себе, то последовательность их расположения будет такова: лазурный, пурпурный, жёлтый и чёрный.

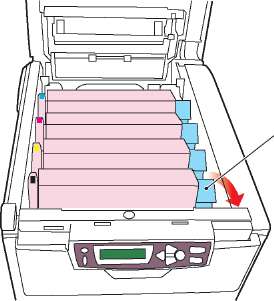

Обратите внимание на тот картридж, который вам предстоит заменить. Найдите на нём цветной рычаг высвобождения картриджа и надавите на него

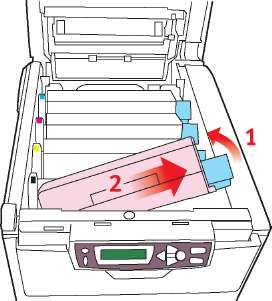

Придерживая картридж, потяните его вверх за правый край. Приподнимите картридж за правую сторону, а когда она выйдет из принтера, потяните за неё вверх и вправо, чтобы освободить левый край. Извлеките тонер-картридж из принтера:

Положите извлечённый картридж на заранее приготовленный лист бумаги. Чтобы не запачкать остатками тонера мебель и рабочую поверхность стола, действуйте аккуратно.

Возьмите в руки коробку с новым тонер-картриджем и, не снимая упаковки, аккуратно потрясите его для равномерного распределения тонера из стороны в сторону:

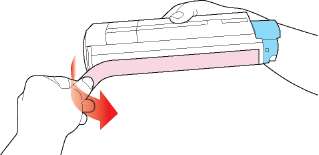

Освободите тонер-картридж от упаковки. Удалите липкую ленту, приклеенную к нижней части тонер-картриджа:

Возьмите новый тонер-картридж в руки таким образом, чтобы цветной рычаг оказался справа. Удерживая картридж за центр верхней части, аккуратно опустите его на блок фотобарабана, из которого был извлечён старый тонер-картридж.

Тонер-картридж вставляется в принтер в обратном порядке: сначала в пазы вставляется левый край, слегка прижимается к пружине блока фотобарабана, а затем опускается правый край:

После того, как тонер-картридж оказался в принтере, легко нажмите на него, обеспечивая жёсткую фиксацию. Затем надавите на цветной рычаг, направляя его от себя. Это позволит зафиксировать картридж на месте и обеспечит доступ тонера к блоку фотобарабана.

Закройте верхнюю крышку принтера, с усилием надавите на неё с двух сторон для защёлкивания.

Старый тонер-картридж поместите в пакет, из которого вы извлекли новый. При утилизации картриджа следуйте всем указаниям и рекомендациям производителя, а также действующему законодательству.

Если при извлечении тонер-картриджа из принтера вы просыпали порошок тонера – слегка смахните или стряхните его с поверхности. Если тонер удалить не удалось – пропылесосьте загрязнённое место, а затем тщательно промойте его тряпкой, смоченной в холодной воде. Не используйте горячую воду или растворители, от них тонер ещё крепче въестся в загрязнённую поверхность.

Если вы случайно вдохнули тонер, немедленно выпейте немного воды и обратитесь к доктору. Если тонер попал вам в глаза – промойте глаза большим количеством холодной воды и немедленно обратитесь за медицинской помощью.
