Инструкция по замене картриджа Brother TN-2175

09 Ноября 2012

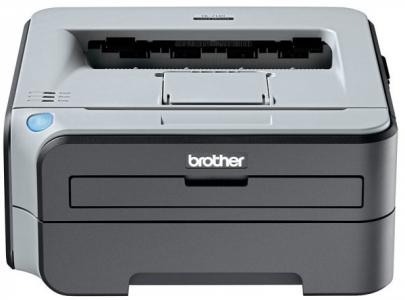

Принтер Brother HL-2140R

Картридж Brother TN-2175

Чтобы заменить картридж Brother TN-2175, нужно убедиться в том, что принтер отключен.

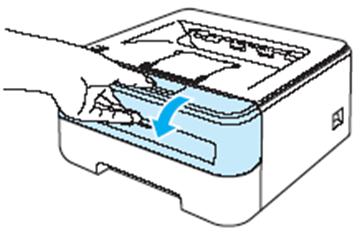

Откройте переднюю крышку принтера:

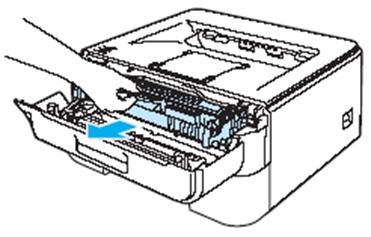

Потяните за плоскую ручку картриджа и извлеките его из принтера:

Выложите картридж Brother TN-2175 на заранее приготовленную ненужную газету.

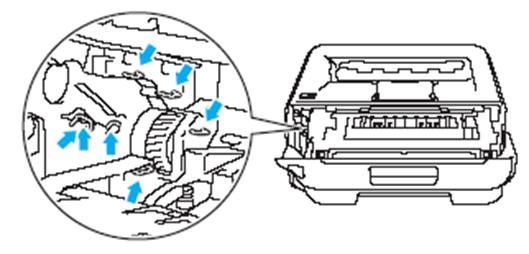

Чтобы избежать повреждения принтера не дотрагивайтесь до электродов, показанных на следующем рисунке:

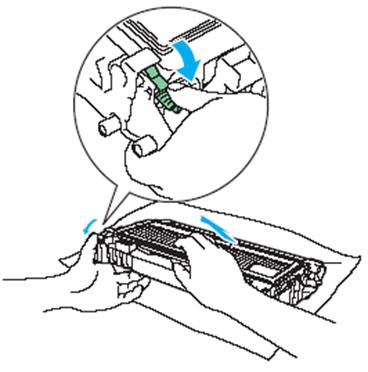

Найдите на картридже зелёный рычажок, надавите на него и отделите тонер-картридж от драм-картриджа:

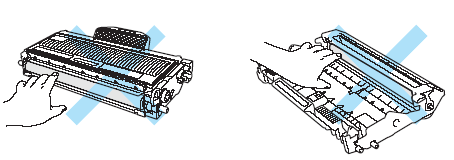

Внимание! Не держите тонер-картридж близ открытого огня, не допускайте попадания тонера на кожу или одежду, не прикасайтесь к фотобарабану и другим чувствительным деталям картриджа:

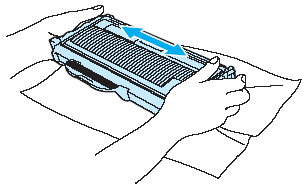

Распакуйте новый тонер-картридж. Удерживая тонер-картридж двумя руками в горизонтальном положении, встряхните его несколько раз справа налево для равномерного распределения тонера.

Внимание! Распаковывайте тонер-картридж непосредственно перед установкой в принтер. Если его распаковать и не использовать в течение длительного времени, ресурс тонера уменьшится.

Плотно упакуйте использованный тонер-картридж в пакет, убедитесь, что остатки тонера не высыпаются из пакета. Утилизируйте тонер-картридж отдельно от бытовых отходов.

Аккуратно снимите с нового тонер-картриджа Brother TN-2175 защитное покрытие:

Поднимите тонер-картридж за ручку и плотно вставьте его в блок с драм-картриджем до характерного щелчка. Если вы установили тонер-картридж правильно, то рычаг блокировки автоматически поднимется вверх.

Найдите на картридже зелёный ползунок и сдвиньте его несколько раз вправо и влево до упора. Тем самым вы очистите коронатор фотобарабана.

Внимание: верните лапку ползунка (1) в исходное положение, иначе на отпечатке появится вертикальная тёмная полоса.

Установите картридж Brother TN-2175 обратно в принтер. Закройте переднюю крышку принтера:

Внимание! Не отключайте питание принтера и не открывайте его переднюю крышку до тех пор, пока не загорится индикатор «Ready».
