Заправка лазерного картриджа на примере принтера Samsung серии SCX-4200/4220

09 Ноября 2012

Прежде, чем приступить к заправке лазерного картриджа в домашних условиях, вам необходимо застелить рабочую зону газетами, бумагой или ненужной клеёнкой и разложить перед собой инструменты.

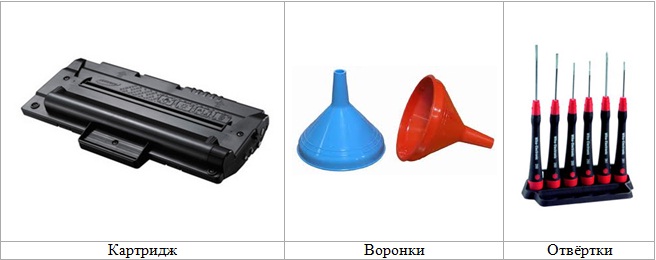

Инструменты, необходимые для самостоятельной заправки лазерного картриджа

В принципе, для заправки лазерного картриджа достаточно одной крестовой отвёртки. Не помешает также плоская отвёртка. Если у вас нет воронки, то её можно свернуть из бумаги. Если во время печати принтер выдаёт копии с чёрными полосами по бокам, то вам потребуется новый фотобарабан.

Рассмотрим технологию заправки картриджа на примере модели Samsung серии SCX-4200/4220.

Возьмите в руки картридж и найдите на его крышке два винта. Открутите винты крестовой отвёрткой и снимите крышку, помогая себе при этом плоской отвёрткой.

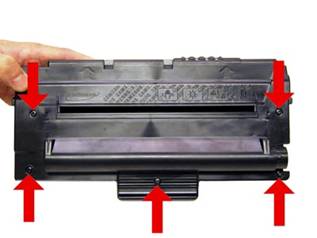

Поверните картридж таким образом, чтобы его ручка оказалась наверху. Найдите на крышке 5 верхних винтов и открутите их крестовой отвёрткой.

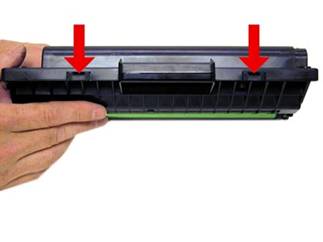

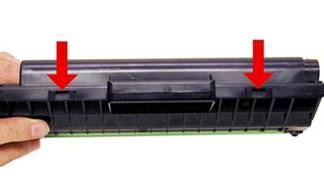

Под ручкой картриджа найдите справа и слева две пластиковые вкладки. Аккуратно приподнимите вкладки и снимите крышку:

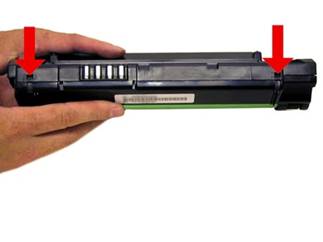

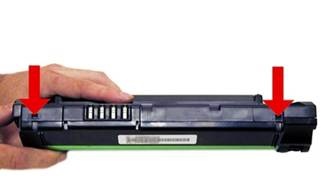

Аналогичные вкладки найдите на передней стороне картриджа. Аккуратно приподнимите вкладки и снимите крышку:

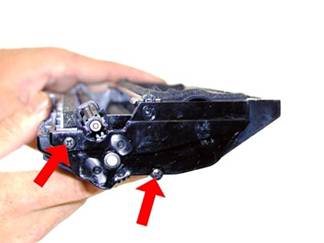

На левой крышке выкрутите два винта, снимите крышку:

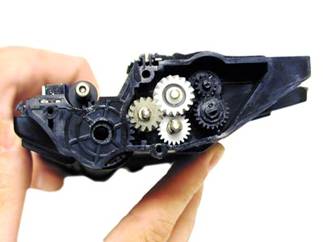

Аналогичную операцию проделайте с правой крышкой. Снимая крышку, обратите внимание на шестерёнки, которые снимать не нужно, а нужно постараться сохранить их, не растеряв во время работы.

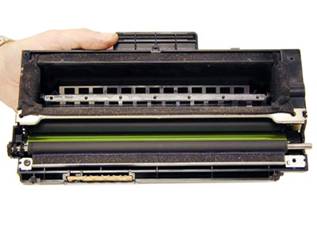

Осторожно снимите с крепежей вал первичного заряда. Постарайтесь не дотрагиваться до поверхности вала руками.
Если на поверхности вала первичного заряда вы увидите загрязнения, налипший тонер или микрочастицы бумаги – протрите его чистой влажной тряпкой. Для чистки поверхности вала не следует использовать спирт и спиртосодержащие препараты. Аккуратно снимите с защёлок дозирующее лезвие картриджа. Помните, что защёлки достаточно хрупкие, и особенно часто ломается левая защёлка. Нижнюю грань снятого лезвия нужно тщательно протереть спиртом.
Если фотобарабан принтера пришёл в негодность – достаньте его из механизма и замените на новый.
Операции по замене фотобарабана необходимо проводить в затемнённом помещении, в котором отсутствуют прямые источники света, так как под воздействием солнечных лучей фотобарабан может засветиться и начать выдавать абсолютно чёрные копии.
Установите на место вал первичного заряда:

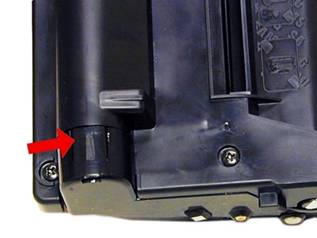

Из верхней крышки вытащите пробку:

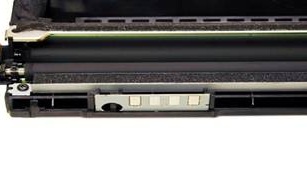

Извлеките из картриджа чип. Для успешной работы вашего картриджа вам необходимо обязательно прошить его или поменять чип на новый.

Аккуратно закройте крышки до характерного щелчка. Проверьте, чтобы все защёлки оказались на своих местах:

Закрутите на верхней крышке пять винтов:

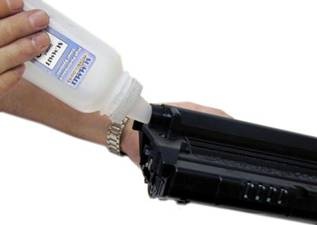

Засыпьте через отверстие тонер в ёмкость. Чтобы тонер попадал точно в отверстие, можно использовать силиконовую или пластиковую воронку.

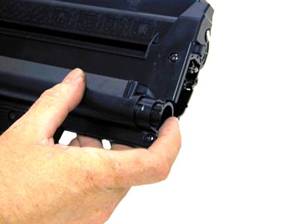

Закройте отверстие пробкой. Проверьте герметичность пробки. Если тонер высыпается через пробку наружу, необходимо закрутить её плотнее. Если пробка удерживает тонер внутри ёмкости – значит вы установили её правильно.

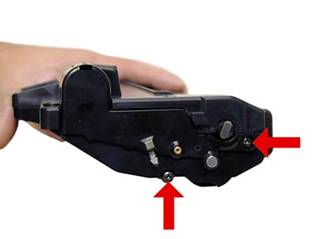

Установите правую крышку и аккуратно прижмите её двумя винтами как это показано ниже:

Установите картридж в принтер. Напечатайте тестовую страницу. Тестовая страница напечатана правильно? Отлично!

Желаем вам приятной работы и дальнейших успехов в заправке картриджей!
