Рамка печатной формы

Печатная форма – это элемент трафаретной машины, который переносит изображение на запечатываемый материал. Он состоит из трёх компонентов: рамки, сетки и шаблона. В настоящей статье мы поговорим о рамке печатной формы.

Деревянные рамки для трафаретной печати

Первые рамки для трафаретной печати изготавливались из дерева и покрывались лаком и влагоотталкивающими материалами. На рамку туго натягивалась сетчатая ткань, которая прикреплялась скобами, верёвками, пазами или приклеивалась клеем. Степень натяжения ткани определяли, роняя рамку на пол, и прислушиваясь к звуку удара. Нередко натяжение сетки в рамке ослаблялось ещё до начала печати. Чтобы натянуть ослабленную сетку на рамку, необходимо было проявить аккуратность и сноровку.

Преимущества и недостатки деревянных рамок для трафаретной печати

Сегодня деревянные рамки для трафаретной печати используются редко. Чаще всего их применяют начинающие печатники, которым необходимо приобрести опыт работы с трафаретной машиной, и для которых экономичность имеет приоритетное значение.

Для получения качественной трафаретной печати с высоким разрешением следует использовать не деревянные, а металлические рамки, которые представляют собой прочную основу для тканевой сетки и обеспечивают стабильные условия печати. Такие рамки, независимо от формата, не деформируются и не искажаются при натягивании сетки. Плотная конструкция рамки не пропускает большинство очистителей и растворов, применяющихся в трафаретной печати. Металлические рамки, в отличие от деревянных, изготавливаются из штампованных деталей, т.е. имеют не сплошную конструкцию. Сечение рамок зависит от их формата и от специфики печатной машины, в большинстве случаев оно квадратное или прямоугольное.

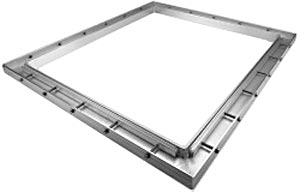

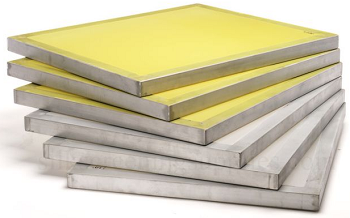

Алюминиевые рамы для трафаретной печати

Тканевая сетка приклеивается к металлической раме при помощи клея, причем, чем качественнее клей, тем короче время его высыхания. В зависимости от сорта клея закрепление может проходить моментально, а может требовать продолжительной сушки. После приклейки и просушки сетки её излишки обрезаются по сторонам рамы, а сама рама помещается для хранения на склад.

Преимущества и недостатки металлических рам для трафаретной печати

В последнее время появились металлические рамки из лёгких и прочных сплавов, которые имеют превосходную устойчивость и сопротивляются деформированию даже при очень высоких нагрузках.

В 80-х гг. ХХ века стали использоваться самонатягивающиеся рамы для трафаретной печати. Каждая из сторон таких рам подвижна, что позволяет закрепить сетку ещё до начала процесса натягивания. Чтобы ослабить напряжение сетки и избежать её разрыва, углы рамки остаются подвижными. Когда стороны рамы последовательно сдвигаются, ткань туго натягивается. Когда ткань достигнет максимальной степени натяжения, раму можно использовать.

Самонатягивающиеся рамки для трафаретной печати стоят гораздо дороже, чем деревянные или металлические. При этом сетка на такие рамы натягивается легко и быстро, а оператору предоставляется возможность в любое время контролировать степень натяжения. При использовании самонатягивающихся рам время подготовки к производству существенно сокращается.

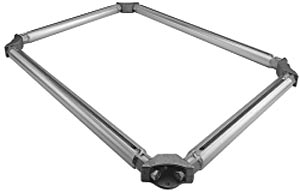

Самонатягивающиеся рамки для трафаретной печати

Преимущества и недостатки самонатягивающихся рам для трафаретной печати

Трафаретная печать предполагает определённое соотношение между форматами печатаемого изображения и рамки. Например, формат маленьких рамок со сторонами 25,4 см должен в 1,5 раза превышать формат печати. Это позволит оставить часть трафаретной сетки свободной и поможет избежать искажения изображения. Для рамок со сторонами от 25,4 см до 76,2 см формат рамки должен в 1,4 раза превышать формат печати. Для рамок со стороной более 76,2 см данный показатель составляет 1,35.

Соотношение между форматами печатаемого изображения и  рамки печатной формы

Возьмём, например, изображение форматом 25,4 х 38,1 см. Формат рамки для него должен в 1,4 раза превышать формат изображения. Следовательно, рамка формата 35,6 х 57,1 см будет удовлетворять данному требованию (25,4 см х 1,4 раза = 35,6 см и 38,1 см х 1,5 раза = 57,1 см).

Поскольку степень натяжения сетки зависит от её характеристик, необходимо учитывать также конструкцию и формат рамки. Высокая степень  натяжения оказывает большое напряжение на каждую сторону трафаретной рамки. При таком натяжении рама может прогнуться на центральных участках каждой из сторон. Искажение рамы может быть вызвано неровным натяжением трафаретной сетки. Деформация рамы может привести к преждевременному износу сетки и ухудшению качества печати. Продлить срок службы рамки печатной формы помогут следующие нехитрые советы:

• Рамки следует содержать в чистоте. До и после печати с их необходимо удалять все остатки краски, клея и растворов;
• Каждую рамку следует регулярно осматривать на предмет дефектов, износа сетки, слабого натяжения, заусенцев и трещин;
• При поступлении рамок на производство, натягивании трафаретной сетки и экспонировании необходимо использовать систему идентификации;
• Трафаретные рамки не рекомендуется складировать у стенки, для их хранения следует использовать шкафы, стеллажи и другие системы хранения.

В заключение следует отметить, что трафаретные рамки представляют собой неотъемлемый компонент печатной формы, поэтому при их эксплуатации необходимо соблюдать правила их использования, ухода и хранения, чтобы добиться высокого качества печати.
