Загрузка бумаги в твердотельное печатающее устройство (на примере МФУ Xerox WorkCentre C2424)

14 Ноября 2012

При загрузке бумаги в твердотельное печатающее устройство необходимо соблюдать ряд правил, о которых мы поговорим в настоящей статье. В качестве примера рассмотрим многофункциональное устройство Xerox WorkCentre C2424.

1 – нижний лоток для бумаги; 2 – верхний лоток для бумаги

МФУ Xerox WorkCentre C2424

В нижний лоток для бумаги загружаются плёнки, наклейки, конверты, фотобумага, открытки и буклеты в два сложения, обычная, глянцевая и водоотталкивающая бумага.

Чтобы загрузить бумагу в нижний лоток, нужно вынуть его из устройства.

Извлечение нижнего лотка для бумаги из МФУ Xerox WorkCentre C2424

Чтобы установить ограничитель по высоте бумаги, нужно сдавить его с боков и двигать до тех пор, пока стрелка не укажет на метку нужного размера бумаги. При этом должен раздаться характерный щелчок, который свидетельствует о том, что ограничитель встал в нужную позицию. Аналогичную операцию нужно провести с ограничителями ширины бумаги.

Установка ограничителей по высоте и ширине бумаги

При правильной установке ограничителей между ними и бумагой остаётся небольшой зазор.

Теперь загружаем в лоток бумагу. Для односторонней печати укладываем страницу лицевой стороной вверх, верхней кромкой в сторону передней стенки лотка, как показано в левой части рисунка. Для двусторонней печати кладём бумагу лицевой стороной вниз, нижней кромкой листа в сторону передней стенки лотка, как показано в правой части рисунка.

Односторонняя печать Двухсторонняя печать

Загрузка бумаги в нижний лоток МФУ Xerox WorkCentre C2424

При загрузке в МФУ перфорированных носителей нужно позаботиться о том, чтобы отверстия находились вдоль правого ограничителя бумаги.

Загрузка перфорированной бумаги в МФУ Xerox WorkCentre C2424

Поле вдоль перфорации должно быть не уже 1,9 см, в противном случае устройство будет наносить изображение прямо поверх отверстий, и чернила просочатся на нижележащие листы бумаги.

Конверт располагается в МФУ лицевой частью вниз, клапаном вверх, при этом клапан находится у левого края устройства.

Загрузка конвертов в подающий лоток МФУ Xerox WorkCentre C2424

Не следует перегружать лоток бумагой, закладывая её выше линии заполнения. Это может привести к зажёвыванию бумаги во время печати.

После заполнения лотка необходимо вставить его в МФУ до упора.

Установка нижнего лотка в МФУ Xerox WorkCentre C2424

Если в МФУ был заправлен новый тип бумаги, необходимо произвести соответствующие настройки устройства.

Также следует настроить выходной лоток под короткие или длинные материалы, как это показано на рисунке ниже.

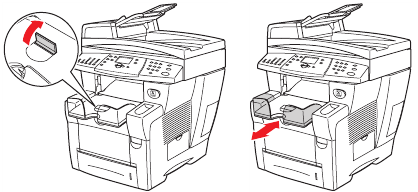

Подстройка выходного лотка МФУ Xerox WorkCentre C2424 под ширину и длину бумаги

Для носителей короче 19 см необходимо выдвинуть ограничитель бумаги, а для носителей длиннее 29,7 см выдвинуть выходной лоток.

Теперь рассмотрим последовательность действий при загрузке бумаги в верхний подающий лоток, отмеченный на первом рисунке цифрой «2». В этот лоток можно заправлять обычную бумагу, плёнки, открытки, конверты, наклейки и некоторые специализированные материалы, такие как визитки, каталожные карточки, буклеты в два сложения, фотобумага, глянцевая, водоотталкивающая бумага, а также бумагу нестандартного размера.

Чтобы заменить  бумагу в верхнем подающем лотке МФУ Xerox WorkCentre C2424, нужно потянуть за его ручку. При этом лоток откроется.

Открытие верхнего лотка подачи бумаги МФУ Xerox WorkCentre C2424

После этого следует откинуть дополнительную панель подающего лотка.

Извлечение дополнительной панели подающего лотка МФУ Xerox WorkCentre C2424

Подготовив подающий лоток, следует уложить на него бумагу. Для односторонней печати бумагу нужно уложить лицевой стороной вниз, а верхней кромкой – к ролику. Для двусторонней печати бумагу нужно уложить напечатанной стороной наверх, а нижней кромкой – к ролику.

При загрузке перфорированной бумаги следует позаботиться, чтобы отверстия располагались вдоль правого ограничителя бумаги. Затем следует отрегулировать поля печати в соответствии с отверстиями перфорации.

Закладка в верхний лоток перфорированной бумаги

Конверты укладываются в лоток таким образом, чтобы клапан оказался с левого края лотка, а сама сторона с клапаном оказалась сверху.

Загрузка конвертов в верхний лоток МФУ Xerox WorkCentre C2424

После загрузки конверта необходимо передвинуть боковые ограничители так, чтобы стрелки на направляющих соответствовали его размеру.

На левом ограничителе имеются линии заполнения лотка бумагой. Для корректной работы МФУ не следует заправлять в него бумагу выше линии заполнения. Боковые ограничители должны поддерживать с боков стопку бумаги, а сама пачка должна упираться в ролики.

На последнем этапе следует настроить выходной лоток для длинных и коротких листов.

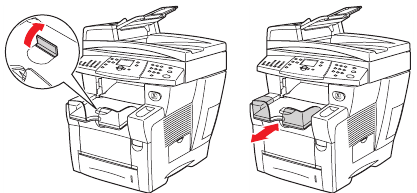

Подстройка выходного лотка для длинных и коротких листов

Для носителей короче 19 см необходимо выдвинуть ограничитель бумаги, а для носителей длиннее 29,7 см выдвинуть выходной лоток.

Принципы загрузки бумаги, описанные на примере МФУ Xerox WorkCentre C2424, актуальны для остальных твердотельных печатающих устройств.
