Заправка картриджа Epson T1281 Black (с чипом) для принтера Epson Stylus S22

Если в вашем принтере Epson Stylus S22 закончились чернила, лучше всего купить новый оригинальный картридж или перезаправляемый картридж и не мучиться. Но если по каким-либо причинам вы твёрдо решили заправить свой оригинальный картридж Epson T1281 Black, то эта инструкция для вас.

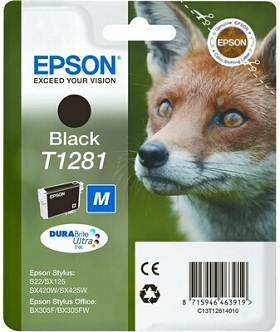

Оригинальный струйный картридж Epson T1281 Black

Чтобы заправить струйный картридж Epson T1281 Black нам потребуется программатор YXD-768. Программатор необходим для перепрограммирования микрочипа вашего картриджа.

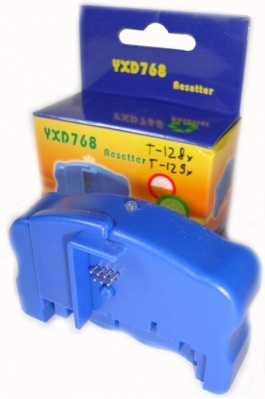

Программатор YXD-768

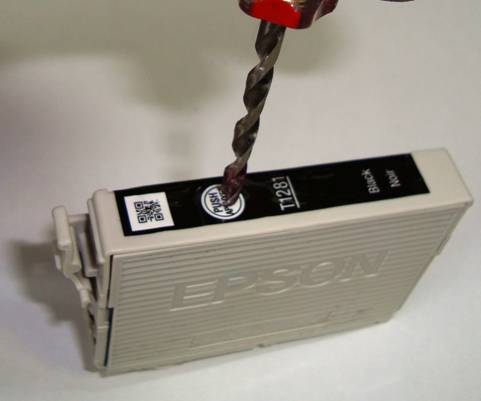

Приступаем к заправке. Берём в руки сверло диаметром 3,8 мм и просверливаем на крышке картриджа отверстие. Отверстие сверлим в центре круга с надписью «Puch», расположенного на верхней поверхности картриджа. Когда давление на сверло уменьшится, и на поверхности появятся чернила, останавливаемся и аккуратно извлекаем сверло с пластиковой стружкой.

В крышке картриджа просверливается отверстие

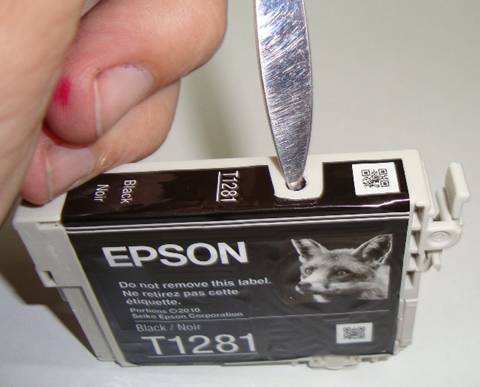

Берём в руки острый нож и вырезаем им большой вырез в наклейке. С краёв отверстия кончиком ножа снимаем «заусенцы».

Формирование выреза на наклейке и обработка отверстия кончиком ножа

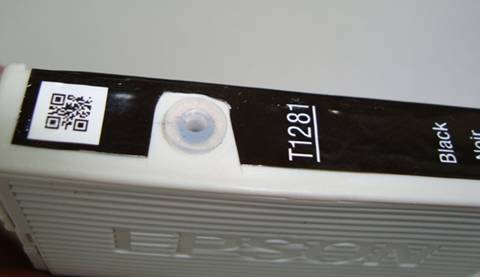

Чтобы чернила не подтекали из отверстия картриджа, вставляем в него манжету. Для лучшего проникновения манжеты внутрь картриджа смачиваем отверстие и манжету водой и вращательными движениями вкручиваем манжету в отверстие.

Манжета в заправочном отверстии струйного картриджа Epson T1281 Black

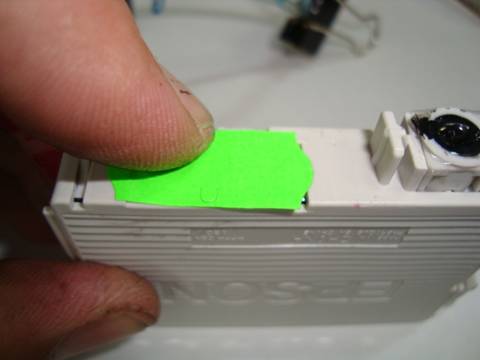

Заправочное отверстие струйного картриджа Epson T1281 Black заклеиваем липкой наклейкой.

Заправочное отверстие струйного картриджа Epson T1281 Black, заклеенное липкой наклейкой

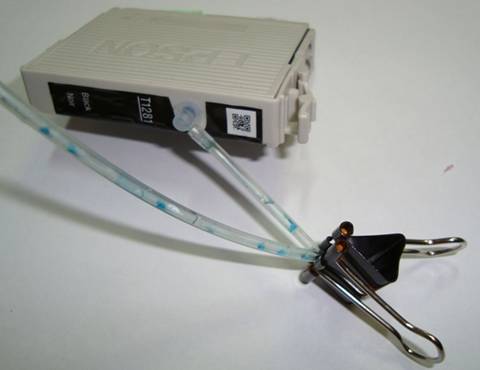

На шлейф надеваем биндер для бумаги или прищепку. Один конец трубки вставляем в ёмкость с чернилами, другой конец (с переходником) – в картридж. Следим, чтобы трубка доставала до дна банки.

Закрепление шлейфа на струйном картридже Epson T1281 Black

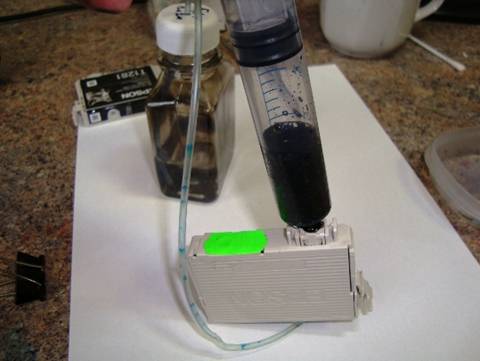

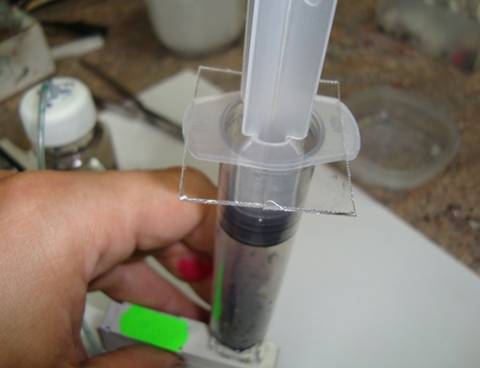

В манжету картриджа аккуратно вставляем шприц. Медленно вытягиваем поршень шприца, при этом ощущаем значительное сопротивление. Когда поршень появится из шприца до вырезов, вставляем в поршень запорную пластину.

Оттягивание чернил из манжеты картриджа Epson T1281 Black

Снимаем биндер (прищепку) с трубки. Чернила моментально поступают в чернильницу, заполняя в нём все внутренние пустоты. Когда чернила поступят в шприц, вытаскиваем его из картриджа. Держим шприц вертикально вверх.

На рисунке картридж Epson T1281 Black заполняется чернилами.

Закачивание чернил в струйный картридж Epson T1281 Black

Если вы планируете переход с оригинальных пигментных чернил на водные, вам необходимо тщательно промыть картридж до появления в шприце чистой воды.

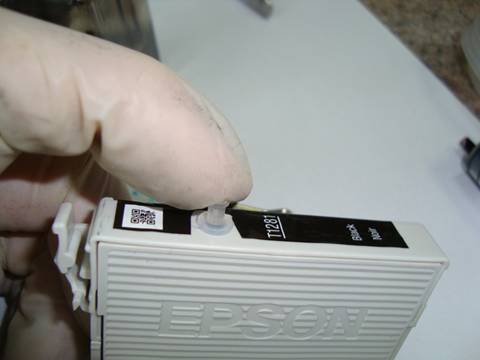

После закачивания чернил в картридж поворачиваем его трубкой вверх и поднимаем выше банки с чернилами. Отсоединяем трубку, устанавливаем трубку назад в крышку банки. Из заправочного набора достаём пробку и устанавливаем её в манжету на картридже вместо трубки. Пробку вставляем достаточно плотно, чтобы она не проваливалась внутрь картриджа.

Герметичное укупоривание заправочного отверстия картриджа Epson T1281 Black

Снимаем с клапана картриджа наклейку и приклеиваем её к ребристой поверхности картриджа. Она нам пригодится при следующей заправке.

Берём программатор YXD-768. Прикладываем его контактами к контактам струйного картриджа Epson T1281 Black. Программатор имеет светодиодный индикатор. Светодиод загорается красным цветом, это значит, что контакт между программатором и чипом установлен. Удерживаем программатор и картридж в этом состоянии 5-6 секунд. Спустя 4-5 секунд светодиод загорится зелёным светом. Это означает, что чип успешно обнулился. Если зелёный огонёк на программаторе не загорелся, значит нарушился его контакт с картриджем, либо элементы питания программатора не исправны. В этом случае на задней крышке программатора откручиваем 2 винта, извлекаем 3 батарейки и заменяем их на новые.

Программирование струйного картриджа Epson T1281 Black программатором YXD-768

Если же микрочип всё-таки не обнулился, значит между программатором и картриджем установлен плохой контакт, чип картриджа неисправен, либо он отличается от оригинального чипа.

Если чип не оригинальный, то при обнулении может нарушиться обмен данными между картриджем и программатором. Для проверки нужно просто вставить картридж с микрочипом в принтер и посмотреть, как отреагирует на него аппарат.
