Проблемы прочистки струйных картриджей при помощи ультразвука

Использование некачественных чернил, несоблюдение температурного режима эксплуатации и многократные заправки струйных картриджей порождают такое явление, как когезия.

Когезия – это появление липкого загрязняющего слоя на поверхности деталей и элементов струйного картриджа под влиянием ионов металлов и солей. Со временем липкий слой твердеет, образуя плотную корку. Такая корка похожа на накипь электрического чайника или нагревательного элемента стиральной машины. Её очень сложно удалить дистиллированной водой, промывочной жидкостью, кипятком или паром. Более высокие результаты можно получить при помощи ультразвука, но данный метод таит в себе множество «подводных камней», а потому применять его следует с особой осторожностью, когда остальные методы не дали ожидаемых результатов.

Итак, ультразвук – это звуковая волна, превышающая порог слышимости человека. В жидких субстанциях ультразвук порождает явление ультразвуковой кавитации или быстрого образования и разрушения миллионов микроскопических пузырьков. Микроскопические пузырьки увеличиваются в размерах и лопаются, порождая при этом ударную волну. Если ультразвуком воздействовать на очищающую жидкость, то процесс очищения многократно усиливается, что позволяет очищать от твёрдых загрязнений практически любые поверхности.

Если поместить очищающую жидкость внутрь струйного картриджа и воздействовать на него ультразвуком, то когезированные частицы, прилипшие к стенкам и деталям картриджа, начнут колебаться и постепенно отслаиваться от его поверхностей.

Относительно продолжительное воздействие ультразвука на струйный картридж может полностью очистить его внутренние детали от налипших частиц.

Несмотря на широкое применение ультразвука в различных областях жизнедеятельности, его использование для прочистки струйных картриджей вызывает всё больше споров. Дело в том, что ультразвук оказывает разрушительное влияние на функциональные детали картриджей.

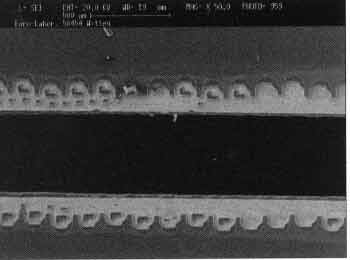

На рисунке представлено увеличенное изображение нагревательных ячеек термоэлемента струйного картриджа, прошедшего обработку ультразвуком.

Нагревательные ячейки термоэлемента струйного картриджа, обработанного ультразвуком

Примерно 26 ячеек из 52 разрушено после ультразвуковой очистки.

Укрупним рисунок. Теперь мы можем рассмотреть несколько расположенных друг за другом ячеек термоэлемента.

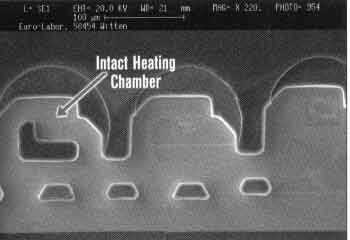

Увеличенное изображение ячеек термоэлемента струйного картриджа, очищенного ультразвуком

Второй рисунок – это увеличенный фрагмент левой части первого рисунка. Второй рисунок показывает, что из трёх термоэлементов струйного картриджа два разрушены, и только один остался не повреждённым.

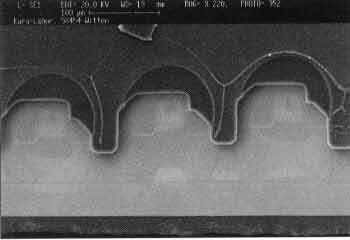

На следующем рисунке представлен увеличенный фрагмент правой части первого рисунка.

Увеличенное изображение ячеек термоэлемента струйного картриджа, очищенного ультразвуком

Из рисунка видно, что все ячейки термоэлемента струйного картриджа разрушились после ультразвуковой очистки.

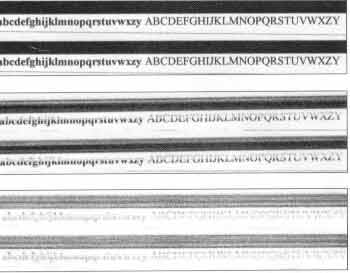

Разрушение ячеек термоэлемента струйного картриджа неизменно приводит к ухудшению качества печати. На рисунке ниже представлены отпечатки, сделанные тремя разными картриджами, которые были подвержены различной по продолжительности ультразвуковой прочистке.

Сравнение качества печати струйных картриджей, прошедших цикл различной

по продолжительности ультразвуковой прочистки

В верхней части рисунка представлен отпечаток, сделанный струйным картриджем после кратковременной ультразвуковой прочистки. Картридж имеет незначительную деформацию ячеек термоэлементов. Отпечаток имеет удовлетворительное качество, все буквы просматриваются хорошо, белые полосы на отпечатке отсутствуют.

В средней части рисунка представлен отпечаток, сделанный струйным картриджем после средней по продолжительности ультразвуковой прочистки. Ячейки термоэлемента картриджа частично разрушены. На отпечатке видны белые горизонтальные полосы.

В нижней части рисунка представлен отпечаток, сделанный струйным картриджем после длительной ультразвуковой прочистки. Ячейки термоэлемента картриджа полностью разрушены. Качество печати неудовлетворительное. Картридж не подлежит ремонту.

Вывод: прочистка струйных картриджей при помощи ультразвука – процедура экстремальная для некоторых «слабых» частей печатающей головки. Поэтому проводить её допустимо только в тех случаях, когда никакие другие способы и методы прочистки не принесли ожидаемого результата.
