Типология увлажняющих аппаратов офсетных печатных машин

Увлажняющие аппараты можно классифицировать по различным основаниям. Например, по технологии нанесения увлажняющего раствора увлажняющие аппараты подразделяются на контактные и бесконтактные. В контактных увлажняющих аппаратах увлажняющий раствор наносится при непосредственном взаимодействии печатной формы с накатными валиками, прижимаемыми к её поверхности под давлением. В бесконтактных увлажняющих аппаратах раствор распыляется или конденсируется на форму, либо наносится в большом количестве с валика, который не касается поверхности печатной формы. Излишки влаги при бесконтактном способе увлажнения снимаются струёй сжатого воздуха, который называют «воздушным ракелем».

Увлажняющие аппараты контактного типа подразделяются по технологии дозирования раствора на аппараты с контактным и бесконтактным дозированием. При бесконтактном дозировании слой увлажняющего раствора наносится на поверхность накатных или распределительных валиков бесконтактным способом.

Контактное дозирование подразделяется на прерывистое и непрерывное. В аппаратах с прерывистым дозированием накатные валики покрываются гигроскопическими оболочками с высокой влагоёмкостью. Это позволяет выровнять подачу влаги. Прерывистое дозирование осуществляется при помощи качающегося передаточного валика либо специального дукторного цилиндра. В машинах с прерывистым дозированием увлажняющий аппарат подаёт раствор ещё до контакта формы с накатными валиками.

Каждый завод-изготовитель машин для офсетной печати старается разработать собственную уникальную конструкцию увлажняющего аппарата. В настоящее время наибольшее распространение получили четыре схемы построения систем увлажнения: Aquamagic, Crestline, Dahlgren, Molleton. Рассмотрим их подробнее.

Увлажняющий аппарат Aquamagic

Система спиртового увлажнения Aquamagic отличается от увлажняющего аппарата Molleton наличием четырёх валиков и прерывистой подачей раствора. Все валики вращаются со скоростью хода машины, за исключением дукторного. Один из валиков перемещается вдоль оси, выравнивая подачу раствора по ширине формы. Подача увлажняющего раствора регулируется путём ускорения или замедления вращения дукторного валика. Фиксация передаточного валика позволяет временно прекратить подачу увлажняющего раствора.

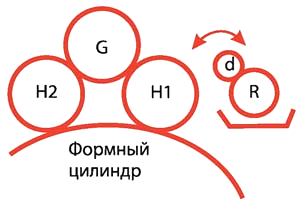

Увлажняющий аппарат Aquamagic

Условные обозначения:

R – дукторный валик, d – дозирующий валик, G – грузовой валик, Н1, Н2 – накатные валики

Увлажняющий аппарат Crestline

В системе плёночного увлажнения прямого действия Crestline увлажняющие валики не прикасаются к валикам красочного аппарата, поэтому краску и воду можно подавать независимо друг от друга. Отличительным признаком увлажняющего аппарата Crestline является его способность к саморегулированию, благодаря которой оператор офсетной машины имеет больше времени на более важные операции. Например, при резком увеличении объёма подаваемой краски автоматически увеличивается количество подаваемого увлажняющего раствора, предотвращая закатывание пробельных элементов на форме. При необходимости можно вручную регулировать подачу воды за счёт регулирования зазоров между валиками.

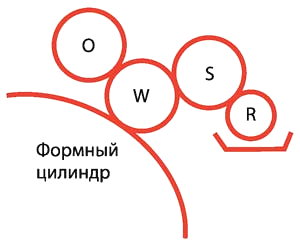

Увлажняющий аппарат Crestline

Условные обозначения:

R – дукторный валик; S – дозирующий валик; W – накатной валик; О – раскатной валик

Увлажняющий аппарат Dahlgren

Увлажняющий аппарат Dahlgren – это аппарат косвенного действия, который состоит из трёх валиков. Резиновый накатной и промежуточный валики являются общими для увлажняющих и красочных систем. Количество увлажняющего раствора регулируется за счёт изменения скорости вращения промежуточного и дукторного валиков с независимым приводом. К недостаткам увлажняющего аппарата Dahlgrenможно отнести малое количество валов, которое приводит к неравномерной подаче увлажняющего раствора по ширине печатной зоны, и отсутствие опции предварительного смачивания формы, в результате чего при включении офсетной машины печатная форма моментально закатывается краской и для предотвращения этого прежде чем включить машину приходится вручную смачивать форму. Наглядное изображение увлажняющего аппарата Dahlgren представлено на рисунке.

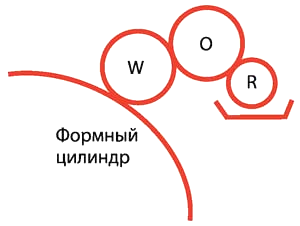

Увлажняющий аппарат Dahlgren

Условные обозначения:

R – дукторный валик; W – накатной валик; О – раскатной валик

Увлажняющий аппарат Molleton

Принцип работы увлажняющей системы Molleton заключается в следующем: увлажняющий раствор подаётся на форму при помощи валиков, обтянутых тканевыми чехлами. Известно несколько разновидностей увлажняющих аппаратов Molleton, но объединяет их одна общая черта — наличие чехловых накатных валиков.

Типология увлажняющих аппаратов Molleton

Условные обозначения:

R – дукторный валик; d – дозирующий валик; W – накатной валик; O – раскатной валик

Увлажняющий аппарат Molleton – это одна из старейших увлажняющих систем, которая нашла применение во многих офсетных машинах. Преимуществами системы являются простота конструкции и стабильность плёнкообразования, недостатками – высокая инертность при выходе на тираж, трудоёмкость обслуживания, слабая управляемость плёнки увлажнения на офсетной форме.

В последние годы появились новые сорта резин для офсетной печати, которые позволили модифицировать увлажняющий аппарат Molleton. Теперь во многих машинах Romator, Planeta, Dominant для печати полноцветной продукции используются не обтянутые тканевыми чехлами валики, а валики с прорезиненной поверхностью. Это позволяет существенно сократить время выхода на тираж (в 5 раз), полностью устранить марашки и отпечатки структуры чехла, повысить качество печати, снизить расход бумаги (в 6 раз).

Информация взята с сайта: http://www.compuart.ru.
