Неисправности печатающей головки последовательно-матричного принтера OKI ML 3310
В настоящей статье речь пойдёт о типичных неисправностях печатающей головки последовательно-матричного принтера OKI ML 3310.

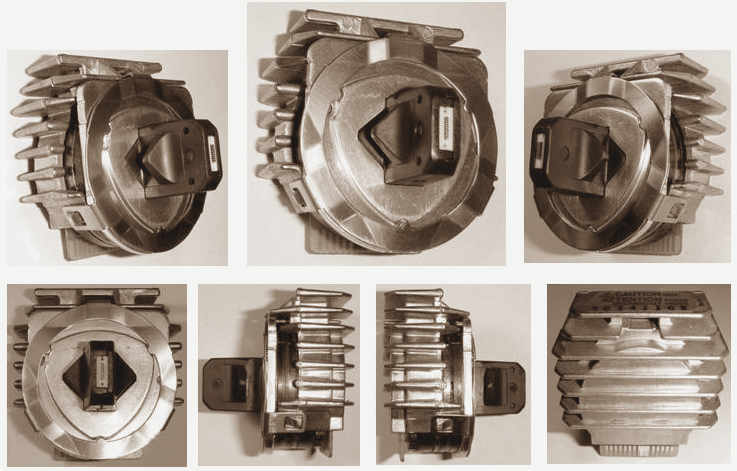

Печатающая головка принтера OKI ML 3310
Печатающая головка имеет 14 сборочных единиц и деталей.
Детали и сборочные единицы печатающей головки
Надо отдать должное конструкторам компании OKI за простоту техническую простоту печатающей головки.
Печатающая головка имеет высокую надёжность при использовании оригинальных матричных картриджей и ленты и высокий уровень чувствительности к подделкам, которые разрушают блок якорей. Именно из-за своей чувствительности к поддельным расходным материалам печатающая головка принтера OKI серии ML 3310 занимает лидирующие позиции по количеству поломок из-за неправильной эксплуатации, а также по количеству ремонтов во всех авторизованных сервисных центрах OKI.
Далее показана самая распространённая неисправность печатающей головки OKI ML 3310-й серии – поломка её игл.

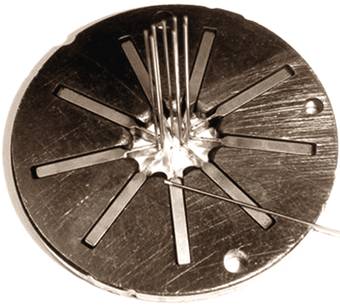

Поломка иглы
Игла печатающей головки обламывается по двум причинам. Во-первых, как было указано выше, из-за использования низкокачественных поддельных или совместимых расходных материалов. Во-вторых, из-за значительного зазора между остриём игл и опорным валом устройства.
При использовании некачественной ленты с вязкой мастикой трение в фетрах и матрице будет значительно выше, чем при использовании качественной оригинальной ленты, в результате чего игла сломается и заклинит у торца матрицы.
Наряду с поломкой иглы может оборваться её якорь.

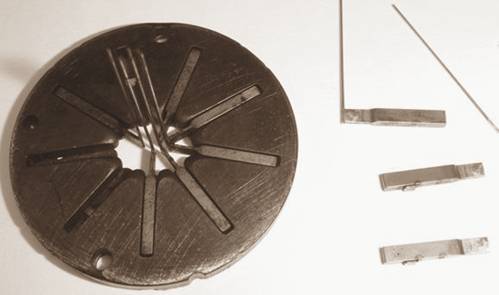

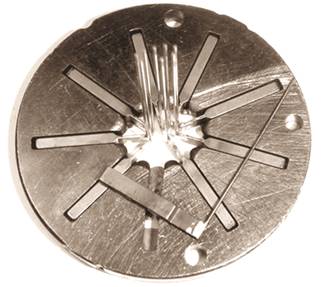

Обрыв якоря иглы
Обрыв якоря иглы может быть спровоцирован как использованием неоригинальных расходных материалов, так и большим зазором, при котором игла не дотягивается до бумаги или уже имеет дефект, а головка продолжает работать.
Пожалуй, обрыв якоря – это самая неприятная ситуация, с которой может столкнуться владелец печатающей головки OKI ML 3310. Обрыв чаще всего происходит в местах точечной сварки деталей.
Следующая неисправность печатающей головки матричного принтера OKI ML 3310 связана с поломкой сборочных штырей носика, вызванной некорректной разборкой устройства.

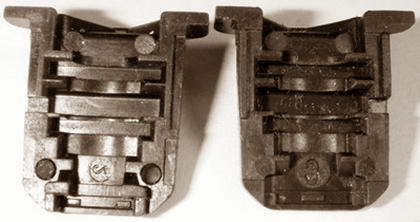

Поломка сборочных штырей носика
Владельцам матричных принтеров OKI не следует проявлять излишнее любопытство и самостоятельно разбирать носик печатающей головки, так как малейший перекос при разъединении шва между половинками носика может привести к поломке штырей.
В печатающей головке также может лопнуть лепесток, при этом игла и якорь останутся на месте, целыми и невредимыми. Причина та же: большой зазор и некачественная расходка. Давайте вспомним физику и перефразируем её применительно к нашему устройству. Работа пружины равна произведению силы, с которой она изгибается, и расстояния перемещения иглы. При использовании низкокачественной ленты с вязкой мастикой к этой силе прибавится сопротивление в фетрах и матрице, и при каждом движении это сопротивление приходится преодолевать. В результате происходит значительный отбор энергии лепестковой пружинки и уменьшение срока её работы. Случай также очень неприятный.
На изношенных печатающих головках OKI ML 3310 может произойти обрыв сердечника катушки.

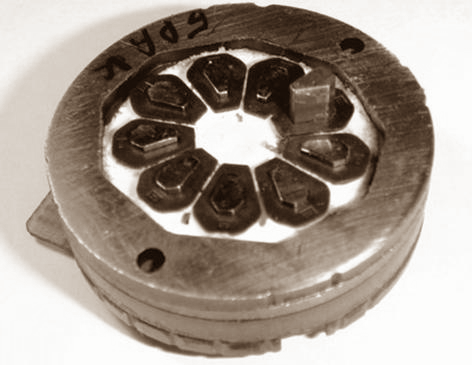

Обрыв сердечника катушки
Сердечник отрывается от нижней пластины катушки и выходит наверх. Такой обрыв чаще всего связывают с усталостью металла.
Короткое замыкание сердечников блока электромагнитов может быть спровоцировано обрывом при некорректной установке печатающей головки в принтер или при её падении. Данная проблема может быть спровоцирована использованием не качественной ленты, активный хлор изопропилового спирта которой подтравливает места спайки обмоток к токопроводящим выводам, в которых нет изоляции на проводе.
Короткое замыкание данной печатающей головки OKI ML 3310 встречается достаточно редко и не является большой проблемой. В принтере катушки меняются очень легко, а благодаря популярности устройства их можно купить в любом гипермаркете расходных материалов.
Прежде, чем устанавливать в принтер новую или отремонтированную печатающую головку, необходимо сначала починить машину. Иначе при её включении в сеть всё повторится снова.
Печатающая головка не застрахована от коррозии и выработки деталей блока электромагнитов.

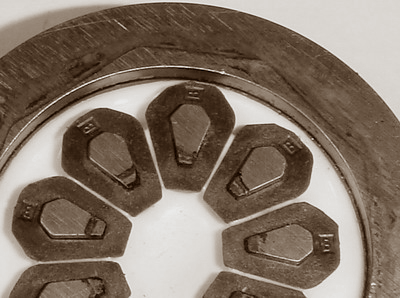

Коррозия и выработка деталей блока электромагнитов
При использовании качественной оригинальной ленты коррозия деталей блока электромагнитов незначительна или отсутствует.
Ситуация в корне меняется при использовании низкопробной ленты, в мастику которой входит изопропиловый спирт и хлор, коррозирующие железные элементы головки. Абразивный материал дешёвой мастики, словно алмазная пыль, стачивает все соприкасающиеся друг с другом поверхности.
Остальные поломки печатающей головки принтера OKI ML 3310 носят единичный характер.
Итого, в головке насчитывается 40 деталей, которые подвержены риску поломки.
Детали печатающей головки принтера OKI ML 3310, подверженные риску поломки
Детали | Количество деталей |
---|---|
Катушки сердечников электромагнитного блока | 9 |
Иглы | 9 |
Лепестки пружинки | 9 |
Якоря | 9 |
Половинки носика | 2 |
Прочие детали | 2 |
Итого | 40 |
По количеству деталей, подверженных риску поломки, принтер относится к более или менее надёжным устройствам. Такие принтеры не предназначены для запечатывания значительных массивов информации, скорее это устройства индивидуального пользования. Лучше всего их применять в розничных сетях, кассах, точках обслуживания клиентов, небольших офисах, а также дома. Если же такую машину использовать в офисе крупной компании или на промышленном предприятии с большим объёмом печати, то принтер будет ломаться с завидной стабильностью, и вам придётся не реже чем один раз в полгода ремонтировать его в авторизованных сервисных центрах OKI.
