Матричные картриджи

01 Ноября 2012

Среди расходных материалов для матричной печати важная роль принадлежит картриджам, которые состоят из пластикового корпуса, ленты, лентопротяжного механизма и красящих валиков.

Корпус

Корпус выполняет две основные функции: объединяет в себе конструктивные детали картриджа и охраняет их от механических воздействий и пыли.

Для изготовления корпусов матричных картриджей используется качественная техническая термопластическая смола (ABS-пластик), в состав которой входят мономеры: акрилонитрил, бутадиен и стирол в различных пропорциях. Благодаря ABS-пластику корпуса получаются лёгкими, прочными и безопасными для окружающей среды.

Корпуса матричных картриджей изготавливаются методом высокоточного литья под давлением. Отливка на полированных пресс-формах позволяет получить ровные и гладкие детали, без царапин и заусенцев.

Корпуса картриджей для матричных принтеров существенно отличаются друг от друга по дизайну и размерам.

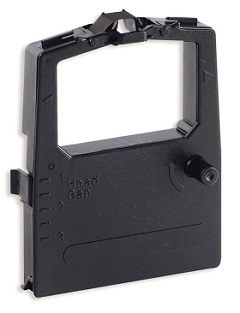

Корпуса картриджей для последовательно-матричной печати

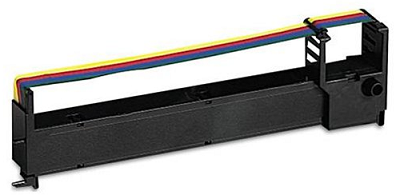

Корпуса картриджей для линейно-матричной печати

Корпуса матричных картриджей

Сравнение корпусов для последовательно-матричных и линейно-матричных картриджей

Признаки сравнения Корпуса для последовательно-матричных картриджей Корпуса для линейно-матричных картриджей
Размер Достаточно узкие и компактные корпуса Широкоформатные корпуса
Поведение во время печати Передвигаются вдоль линии печати вместе с печатающей головкой Во время печати стоят на месте
Просвет для красящей ленты Узкий. Предназначен для работы с небольшой игольчатой матрицей Широкий. Предназначен для работы с широкой печатающей станиной
Размещение ленты Чаще всего намотана на катушки Чаще всего уложена свободными складками

Корпуса для линейно-матричных и последовательно-матричных картриджей различаются только по своему внешнему виду и габаритам, а по функциональному назначению они схожи.

Красящая лента

Лента для матричных принтеров изготавливается из очень плотной ткани (нейлона или лавсана), которая пропитывается специальной красящей мастикой, разогретой до температуры 90оС. Ее сворачивают в прямое кольцо или кольцо Мебиуса, а её концы свариваются лазером. Внутри картриджа лента либо размещается свободными складками, либо наматывается на катушки.

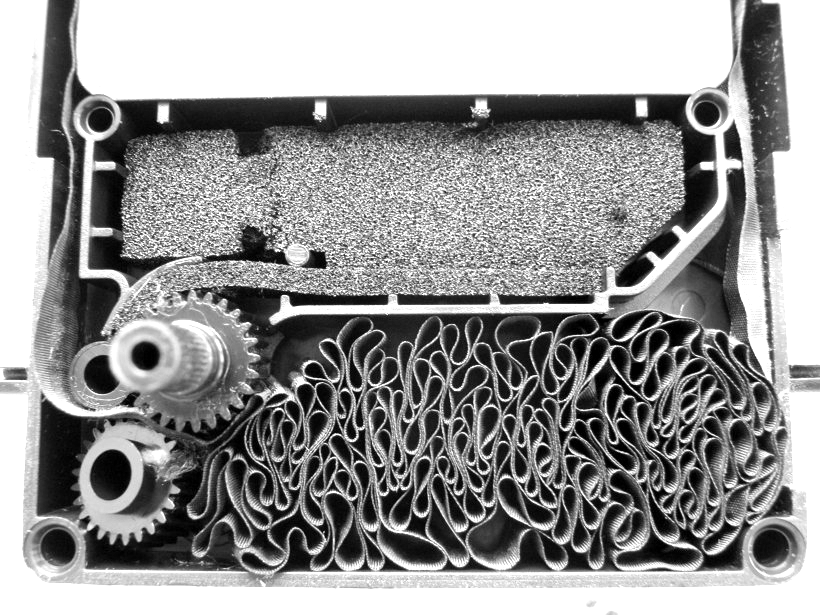

Свободная укладка ленты

Закрепление ленты на катушках

Способы размещения ленты внутри матричного картриджа

Способ свободной укладки ленты чаще всего используется в линейно-матричных картриджах, а способ закрепления ленты на катушках – в последовательно-матричных принтерах. В первом случае картридж вмещает до 50 метров ленты, во втором – до 6-8 метров. Встречаются также катушки повышенной ёмкости, в которые входит на 30-50 % ленты больше, чем в обычные.

Лента может быть полихромной или монохромной. Полихромная лента окрашена в четыре цвета CMYK (голубой, красный, жёлтый и чёрный), а монохромная – в какой-либо один цвет, чаще всего чёрный. Встречаются двухцветные ленты, окрашенные в чёрный и красный цвета.

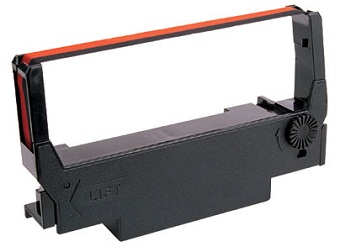

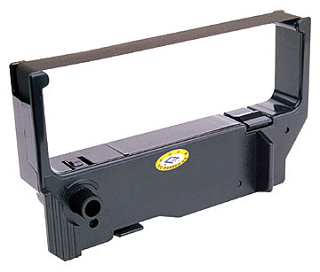

Картридж с цветной лентой Картридж с чёрной лентой

Полихромный и монохромный матричные картриджи

Производители расходных материалов упаковывают красящую ленту в пластиковые и картонные коробки, герметичные полиэтиленовые пакеты, а также закрепляют её в специальных держателях.

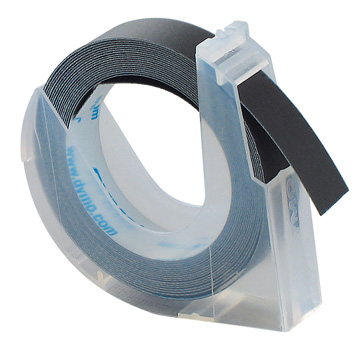

пластиковая коробка полиэтиленовая упаковка держатель

картонные коробки

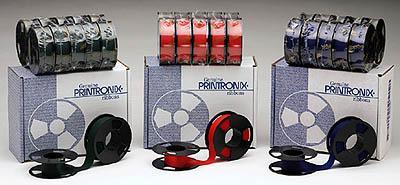

Упаковка красящей ленты

Мастика, которой пропитана красящая лента, устойчива к воздействию влаги и света. Поэтому отпечатки, сделанные матричным принтером, сохраняют свою читабельность на протяжении многих лет.

Лентопротяжный механизм

Лентопротяжный механизм предназначен для продвижения ленты внутри картриджа. Представим на минуту матричный принтер без лентопротяжного механизма. В таком устройстве молоточки будут ударять по одному и тому же участку ленты и очень скоро пробьют его до дыр, а остальная часть ленты так и останется не использованной.

В картриджах со свободной укладкой ленты лентопротяжный механизм представлен двумя зубчатыми валами, между которыми пропускается лента.

Лентопротяжный механизм картриджа со свободной укладкой ленты

Зубчатые валики приводятся в движение электроприводом. Их зубцы, упираясь друг в друга, затягивают в картридж использованный участок ленты, а к печатающей головке подаётся новый участок, пропитанный свежей порцией мастики.

В картриджах с катушками электропривод подведён к обеим осям, которые периодически меняются ролями: ведущей является то одна, то другая ось.

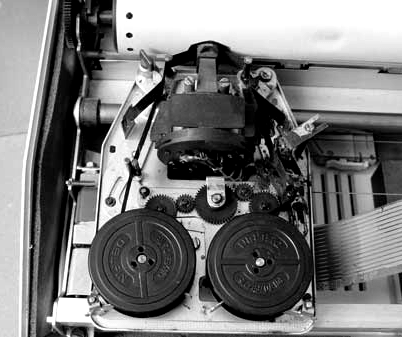

Катушки с электроприводом

Представим, что ведущей является верхняя ось, а ведомой – нижняя ось. Верхняя катушка, принимая вращение от внешнего привода, перетягивает на себя ленту с нижней катушки, свободно вращающейся вокруг своей оси. После того, как лента на ведомой катушке закончится, лентопротяжный механизм переключается на обратный ход. При этом ведущей становится нижняя катушка, теперь она перетягивает на себя ленту. Верхняя катушка становится ведомой и во время свободного вращения подаёт свою ленту к линии печати. Этот циклический процесс протекает до полного износа ленты или до выработки ресурса лентопротяжного механизма.

Лентопротяжный механизм боится пыли. Чем больше пыли осядет на его подвижные части, тем больше усилий для протягивания ленты будет прилагать матричный принтер. Такой механизм выйдет из строя достаточно быстро, не отработав заявленного производителем ресурса.

Ручка натяжения ленты

Ручка натяжения ленты служит для регулирования степени натяжения красящей ленты и устранения её провисания при замене картриджа или обслуживании принтера.

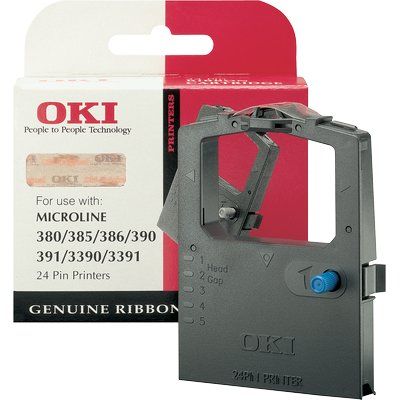

Матричный картридж OKI с ручкой натяжения ленты, изготовленной из синей пластмассы

Губчатые валики

Губчатые валики (они же – поролоновые валики или красящие подушки) предназначены для поддержания ленты в актуальном состоянии. Они изготавливаются из мелкопористого материала типа плотного поролона и пропитываются свежей мастикой. Когда лента протягивается мимо валиков, она соприкасается с их поверхностью и принимает на себя часть красящего вещества. Таким образом, лента всегда остаётся свежей, а отпечатки – яркими и насыщенными.

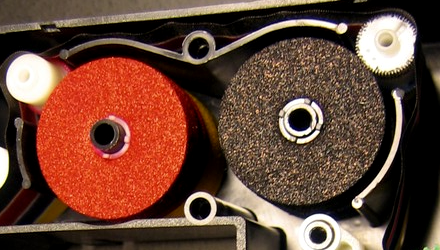

Губчатые валики в матричном картридже

Губчатые валики изготавливаются как для чёрной, так и для цветной ленты.

Чаще всего губчатыми валиками оснащаются картриджи с короткой лентой. Это позволяет в несколько раз продлить жизненный цикл ленты и использовать её вплоть до механического износа.
